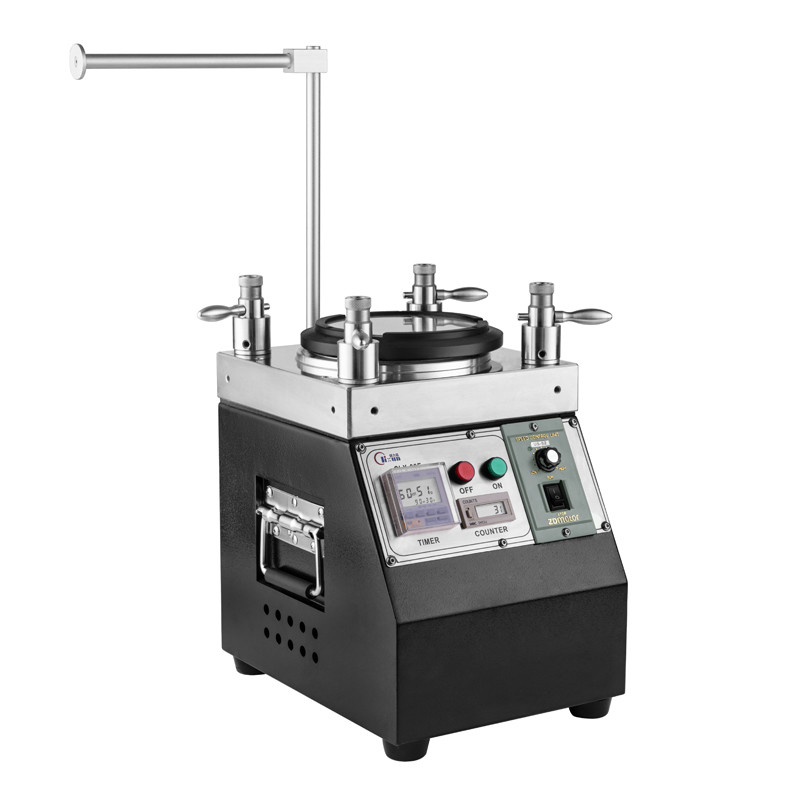

Machine de meulage de câbles à fibres optiques de 126W pour la machine de polissage de ferrules à fibres optiques
Machine de polissage en fibre optique FTTH OEM à haute efficacité et à vitesse réglable
Description du produit de la machine de polissage des connecteurs à fibre optique
La machine de polissage à fibre optique basée sur les normes internationales universelles et l'expérience pratique à long terme, dépasse les exigences de la géométrie de la face finale du Gr-326,Et cette machine de polissage à fibre optique s'adapte à la compression des quatre coins et à la nouvelle ILa technologie du porte-PC donne les meilleurs résultats de l'industrie. Aucune variabilité dans le résultat lors du polissage de 1 ou 24 connecteurs, le jig sera installé stable et de taille compacte.Cette machine est conçue pour la production de masse, et peut traiter d'excellents connecteurs de face d'extrémité de LC, SC, ST, FC, MTRJ, E2000 et ect ainsi que le polissage d'angle
Machines de fabrication de patch cord Caractéristiques du produit
1L'équipement de polissage en fibre optique de haute précision. 2. peut changer rapidement les joints de polissage. 3. les pistes de polissage obéissent à l'orbite de la planète. la vitesse de rotation du polissage est réglable avec normalement 140RPM. 4.La capacité maximale de polissage atteint 48 pièces pour les connecteurs MU et LC. Et pour SC, FC, ST. il atteint 36 pièces. 5. Haute efficacité, le rendement de premier passage pour la qualité de la face finale atteint 98% ‰ 100% 6.Compression indépendante de chaque connecteur. Le taux de passage 3D du polisseur de connecteur en fibre optique> = 98% (100% typique, selon la CEI), 7. la perte de retour APC ≥ 60 dB, PC ((UPC) perte de retour ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique) 8.Le matériau en acier inoxydable de haute qualité après traitement thermique assure la haute précision et la durabilité de la machineExcellente stabilité, 8 ou 10 ans de vie
Spécifications de la machine de polissage du cordon à fibres
|
1. Type de machine
|
Le modèle CLX-02
|
|
2. Taille de la machine
|
Le nombre d'émissions de CO2 est déterminé en fonction du niveau de CO2 dans l'air.
|
|
3Poids net
|
28 kg ou plus
|
|
4. Entrée de puissance
|
110 à 120 VAC 220 à 230 VAC 50 Hz/60 Hz
|
|
5Électricité
|
126 W
|
|
6. Humidité relative
|
15% à 85%
|
|
7Température de travail
|
8°C à 45°C
|
|
8- Surdose de plaque de rotation
|
Pour les pièces détachées:
|
|
9. Paramètres de l' heure
|
99 min 99 sec (maximum)
|
|
10. Vitesse pour la plaque de rotation
|
Le nombre de tours est le suivant:
|
|
11. Hauteur du saut en plaque
|
> 10 μm
|
|
12. Configuration de la pression
|
Libération de 50 dB
|
|
13. moins de bruit de déchargement
|
Libération de 50 dB
|
|
14. Statut de travail
|
0.25g 5 à 100 Hz 10 minutes
|
|
15. État d' arrêt
|
0.50g 5 à 100 Hz 10 min
|
|
Effets de polissage
1Résultats de l'inspection de la face de fin de fibre:
Polissage fin de haute qualité, pas de taches blanches, pas de rayures, le bord de la fibre est clairement visible
2. Résultat de l'essai ILRL:
| Type de connecteur |
Le numéro d'identification |
SM/APC |
Le numéro de série |
| Perte d'insertion |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Perte de rendement |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
3Résultat du test de géométrie:
| Je ne veux pas. |
Paramètres |
Critère de la CUP |
Critère APC |
| 1. |
Radius de courbure |
5 à 25 mm |
5 à 12 mm |
| 2. |
Décalage de l' apex |
0 à 50 μm |
0 à 50 μm |
| 3. |
Hauteur de la fibre |
- 100 à + 50 μm |
- 100 à + 50 μm |
| 4. |
Angle |
n/a |
80,00+/-0,50° |
La Commission a examiné les informations fournies par les autorités chinoises.
Shenzhen Chuanglixun Optoelectronic Equipment Limited est fondée en 2010, située à Shenzhen en Chine.
Chuanglixun se concentre sur le domaine des solutions de polissage à la fibre optique.fournir un processus de polissage complet et des matériaux pour toutes sortes de connecteurs à fibre optique. Chuanglixun pourrait fournir l'ensemble des équipements de production pour les câbles de patch en fibre optique, tels que le polissage en fibre optique, le microscope d'inspection de face, l'inspection fonctionnelle et la détection,matières premières comme câbles à fibre optique et connecteurs à fibre, outils de transformation et consommables de nettoyage.
Au cours des 14 dernières années, nous avons été composés d'un groupe de professionnels expérimentés en fibre optique dans les domaines du polissage et de l'assemblage des connecteurs, de l'installation extérieure de l'usine, du système de transmission,donnéescomNous pouvons fournir non seulement des produits, mais aussi des services techniques et un soutien en R & D.Shenzhen Chuanglixun Optoelectronic Equipment Limited est prêt à être votre partenaire pour réduire les coûts de production et améliorer l'efficacité de la production.
À propos du transport maritime
Nous utilisons habituellement DHL, FEDEX, UPS, EMS, TNT ou la mer, ce sont les plus grandes compagnies maritimes du monde, vous pouvez nous fournir votre compte de messagerie,nous vous aiderons à choisir le moins cher et le moins cher selon la quantité
Questions fréquentes
1Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
2Quel est votre MOQ?
......MOQ 1 pièce.
3Vous fournissez des services d'échantillonnage?
Nous vous fournirons des échantillons.
4Comment allez-vous m'envoyer?
Nous passerons 4 à 6 jours par DHL ou FedEx.
5Comment on paie?
...... Réservez à l'avance ou en utilisant plusieurs modes de paiement tels que T/T et T/L.
6Combien de temps dure la garantie de votre produit?
......La période de garantie est d'un an (la période de garantie prévoit des réparations gratuites, à l'exception des consommables).Les accessoires continueront d'être fournis et seront facturés au coût..
7Vous fournissez des services personnalisés?
......Oui, nous fournissons des services personnalisés, selon les exigences du client et la description
