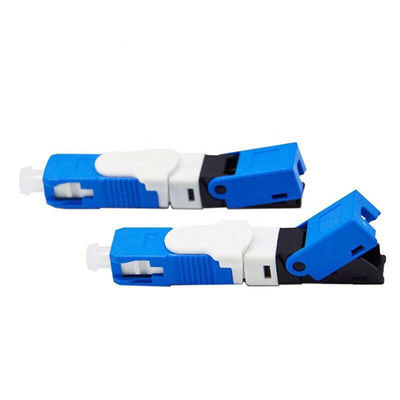

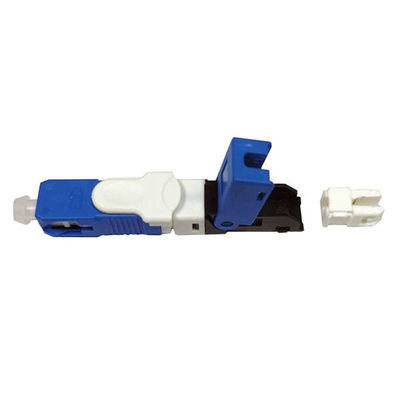

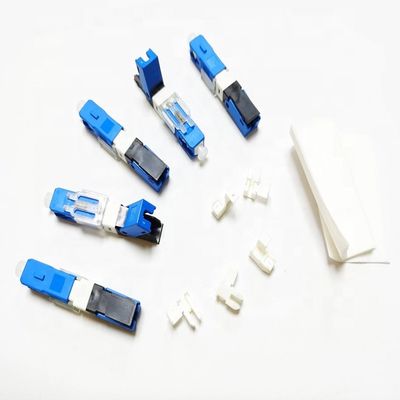

Les connecteurs de fibre optique en plastique de FTTH, 2*3mm rapides branchent les connecteurs optiques de fibre
Détails du produit
| Nom de produit: | Connecteur rapide optique de Sc UPC de fibre | Couleur: | Bleu |
|---|---|---|---|
| Application: | Réseau de FTTH FTTB FTTX | Perte de retour: | ≥50dB |
| Perte par insertion: | ≤ 0.3dB | ||
| Mettre en évidence |
connecteurs de fibre optique en plastique de 2*3mm,2*3mm rapides branchent les connecteurs optiques de fibre,branchez vite les connecteurs optiques de fibre |
||
Description du produit
Connecteur rapide de fibre rapide de connecteur de Sc UPC d'ESC250D
Description de produit
Le connecteur rapide (connecteur d'Assemblée de champ ou connecteur de fibre terminé par champ, rapidement connecteur de fibre d'assemblée) est un connecteur de fibre optique installable sur place révolutionnaire qui n'exige aucun époxyde et aucun polissage. La conception unique du corps breveté d'épissure mécanique incorpore une souche usine-montée de fibre et une olive en céramique pré-polie. Utilisant cette assemblée sur place
connecteur optique, il est possible d'améliorer la flexibilité de la conception de câblage optique aussi bien que réduisant le temps requis pour l'arrêt de fibre. Les séries rapides de connecteur sont déjà une solution populaire pour le câblage optique à l'intérieur des bâtiments et des planchers pour des applications de télévision en circuit fermé de LAN& et FTTH.
Spécifications
| Nom | Spécifications |
| Type de fibre | Mode unitaire ou mode multi |
| Applicable pour | FTTH d'intérieur ou extérieur |
| Diamètre de câble | 2*3mm |
| Diamètre de noyau de Cermic | 2.499±0.002mm |
| Concentricité de noyau en céramique | ≤0.5um |
| Matériel des pièces en plastique | PBT (principal organisme) ; PEI (noyau interne) ; Bouchon anti-poussière (PE) |
| Matériel de ressort | 304 |
Visage inséré d'extrémité
1. Méthode d'inspection de visage d'extrémité de prise : essai de l'instrument 100% d'inspection de la fin 400#.
2. Carte de croquis régionale.
3. Condition de visage d'extrémité.
| Défaut de région | Région A (0~25um) |
Région B (25~125um) |
Région C (125~250um) |
| Éraflure | Permettez une éraflure pas davantage que le noyau de fibre et le width≤1um | Permettez deux scratchs et le width≤2um | Permettez cinq scratchs et ≤ 2um de largeur |
| Tache | Permettez une tache pas davantage que le noyau de fibre et le diameter≤1um | Permettez deux taches et le diameter≤2um | Permettez deux taches et le ≤ 5um de diamètre |
| Tablier | Entre le secteur B et le secteur C, permettez le tablier qui largeur d'ouverture moins que 5um ; et la longueur du tablier est moins de 30% de périmètre de l'extrémité de fibre |
||
Visage 3D d'extrémité de noyau d'insertion
| PC | UPC | |
| Taille de fibre (nanomètre) | -100~+50 | -100~+50 |
| Courbure de Radiusof (millimètres) | 5~12 | 10~25 |
| Compensation d'apex (um) | ≤50 | |
| Erreur d'angle (°) | ±0.3 | |
Longueur de coupe de fibre
Annexe une, essai environnemental
| Projet | Condition d'essai | Indexez | Surveillance de la proportion |
| Haute température | 85℃, 96H | ≤ 0.2dB de ΔIL | Surveillance aléatoire de WIP 5pcs |
| Basse température | -25℃, 96H | ≤ 0.2dB de ΔIL | |
| Boucle | -25~+85℃, 3.5H/Cycle, boucle 40times | ≤ 0.2dB de ΔIL | |
| Chaud et humide | 110℃, 90%RH, 2 pression atmosphérique, 96H | ≤ 0.2dB de ΔIL | |
| Immersion | 43ºC, PH5.5, 168H | ≤ 0.2dB de ΔIL |
Annexe deux, essai mécanique
| Projet | Condition d'essai | Indexez | Surveillance de la proportion |
| Pour attaquer | 1.8m, trois axiaux, 8 fois/axiaux | ΔIL≤0.2dB | Surveillance aléatoire de WIP 5pc |
| Vibration | 10 à 50HZ, 45 fois /min, amplitude 0.75mm, trois axiaux. Chaque 30min axial | ΔIL≤0.2dB | |
| Inverse | Machine 20 de distance à 28cm, + 180 degrés, 6s/périodes, 25 fois | ΔIL≤0.2dB | |
| de tension | La distance de la prise est de 20 à 28cm, 1min, et la charge est 50N |
ΔIL≤0.2dB |
Points forts du produit
