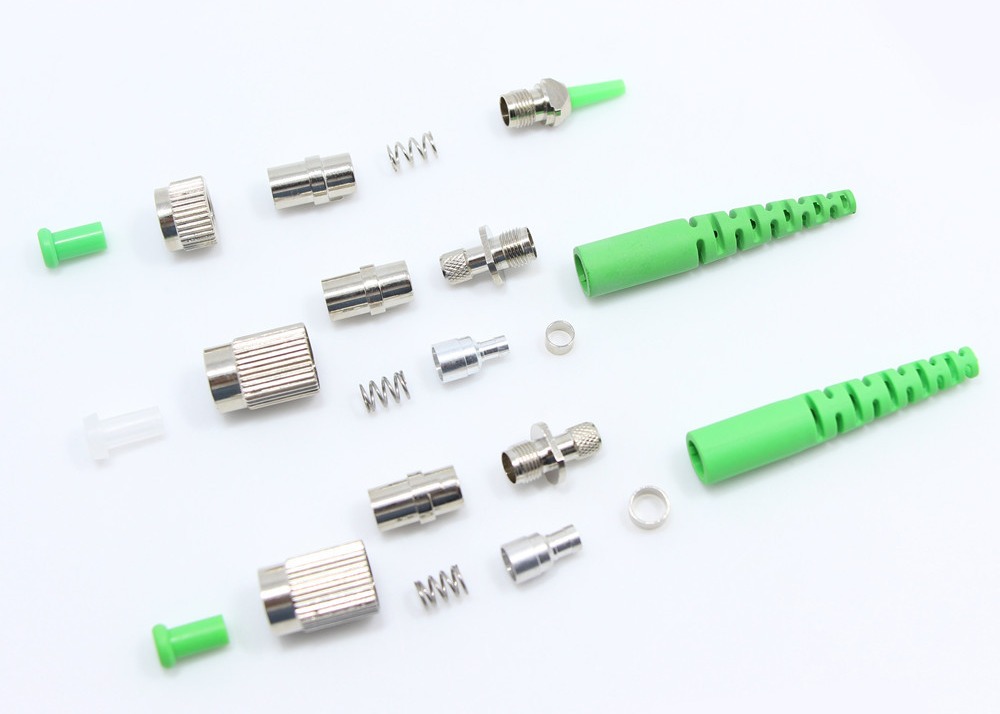

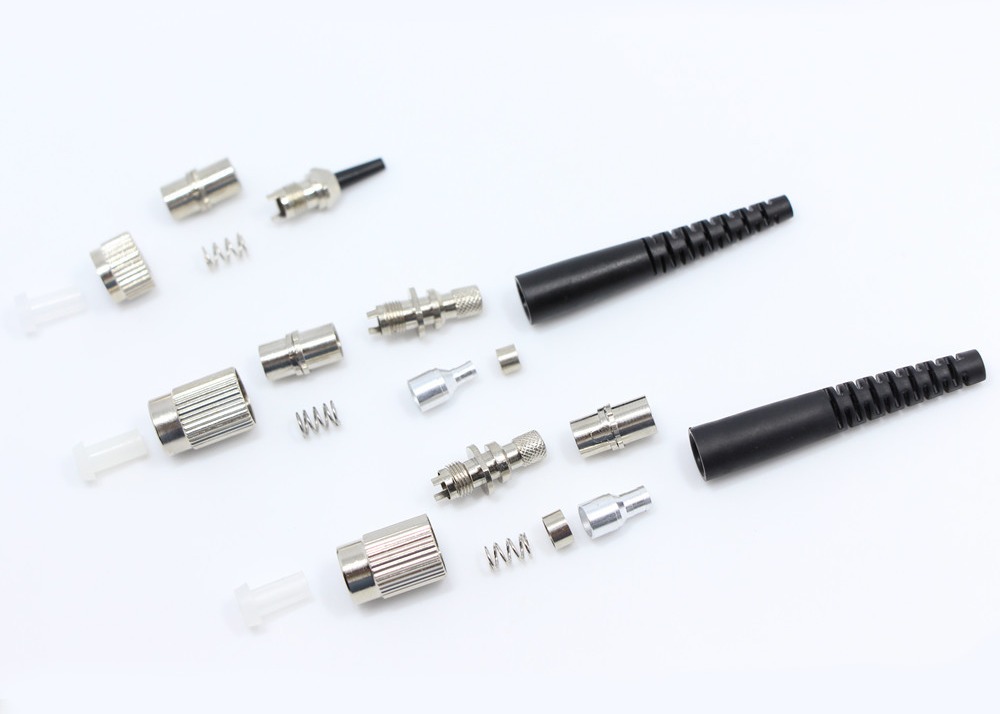

Le connecteur optique de fibre de FC partie le connecteur de fibre de FC
Modèle : SX-SM-FC
Point d'origine : Shenzhen, Chine
Description
1. Peut former un chemin léger continu.
2. Manipulation qu'on peut répéter.
3. Il peut être relié aux dispositifs actifs ou passifs.
4. Connexion mobile avec le système et le mètre.
5. Il est très utilisé dans la télécommunication optique, le capteur optique et d'autres domaines optiques d'application, tels que la ligne interurbaine de fond réseau, HOMME, réseau d'accès, réseau de fibre optique de CATV, réseau informatique de fibre optique, système de DWDM, etc. C'est le dispositif passif optique le plus utilisé actuellement.
Principes de base et caractéristique
1. Le connecteur optique de fibre peut être divisé en trois parts selon la structure : (1) insertion en céramique, (2) structure de connexion (composée de morceaux), (3) câble de fibre optique.
2. Des connecteurs optiques de fibre sont divisés en PC et RPA selon la forme de visage d'extrémité, et le visage d'extrémité du connecteur de RPA est généralement moulu dans 8 degrés d'inclination.
3. Des connecteurs optiques de fibre sont divisés en FC, Sc, St, MU, LC, MT-RJ, MPO, multiplexeur, couplant la série courte de goupille et ainsi de suite.
4. Selon le visage de meulage en céramique d'extrémité : PC ET RPA
5. Selon le type de connecteur utilisé généralement la fibre est divisée en : mode unitaire, à plusieurs modes de fonctionnement
6. Selon la taille du câble de fibre optique de connecteur : Ø3.0mm, puce 2.0mm, et 0.9mm
Caractéristiques
| Paramètre |
Unité |
FC, SC, LC |
ST, MU |
MT-RJ, MPO |
| SM |
Millimètre |
SM |
Millimètre |
SM |
Millimètre |
| PC |
UPC |
RPA |
PC |
PC |
UPC |
PC |
PC |
UPC |
PC |
| Perte par insertion |
DB |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
| Perte de retour |
DB |
≥45 |
≥50 |
≥60 |
≥30 |
≥50 |
≥50 |
≥30 |
≥45 |
≥50 |
≥35 |
| Longueur d'onde fonctionnante |
nanomètre |
1310,1550 |
1310,1550 |
1310,1550 |
| Échangeabilité |
DB |
≤0.2 |
≤0.2 |
≤0.2 |
| Vibration |
DB |
≤0.2 |
≤0.2 |
≤0.2 |
| Température de fonctionnement |
℃ |
-40~+75 |
-40~+75 |
-40~+75 |
| Température de stockage |
℃ |
-40~+85 |
-45~+85 |
-45~+85 |
| Diamètre de câble |
millimètre |
φ3.0, φ2.0, φ0.9 |
φ3.0, φ2.0, φ0.9 |
φ3.0, φ2.0, φ0.9 |
Application
- WANs, LANs, CATV
- Équipement d'essai
- Système de communication
- Réseaux de télécommunication
