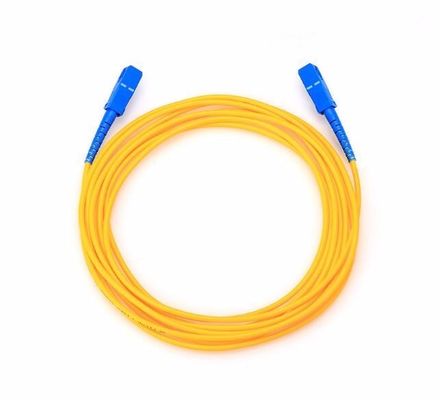

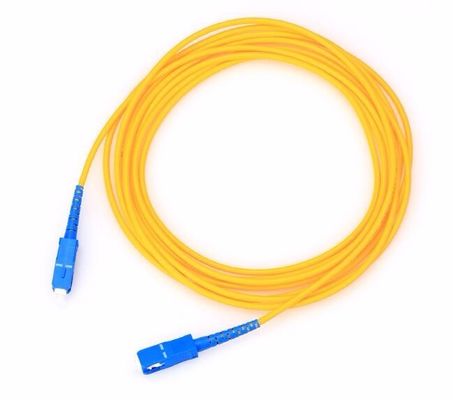

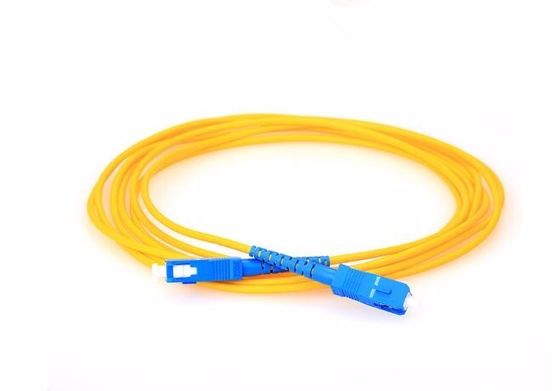

Number modèle : Câble de correction de SC/UPC-SC/UPC-SM-SX
Point d'origine : Shenzhen, Chine
Description
Un câble de correction, une corde de correction ou une avance de correction est un élém. élect. ou le câble à fibres optiques reliait (« correction dedans ») un circuit optique électronique ou à l'autre pour le cheminement de signal. Des dispositifs des différents types (par exemple, un commutateur relié à un ordinateur, ou un commutateur à un routeur) sont reliés aux cordes de correction.
Des cordes de correction sont habituellement produites dans beaucoup de différentes couleurs afin d'être facilement perceptibles les uns avec les autres.
Applications :
* réseaux de télécommunication, Gigabit Ethernet
* CATV, vidéo, multimédia
* arrêt actif de dispositif, installations de lieux
* industriel, militaire
Options de commande :
corde ou tresse de *Patch
type de *Fiber : 9/125um (SM), 50/125um (MILLIMÈTRE), 62.5/125um (MILLIMÈTRE)
type de *Endface : PC, RPA, UPC
nombre *Cable : duplex, simplex
diamètre *Cable : 0.9mm, 2.0mm, 3.0mm ......
longueur *Cable : adapté aux besoins du client
matériel *Cable : PVC, LSZH, OFNR, OFNP
Spécifications
| Mode | Unimodal | ||
| Style de connexion | Simplex | ||

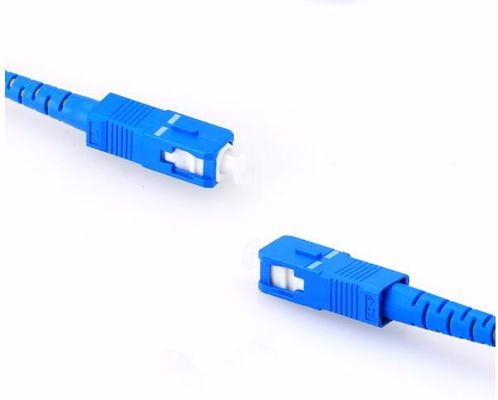

| Connecteurs | Sc UPC à Sc UPC | ||
| Fibre | 9/125um | ||
| Type polonais | UPC | ||
| Perte par insertion typique | DB du ≤ 0,20 | ||
| Perte par insertion maximum | DB du ≤ 0,30 | ||
| Nombres de fibre | Fibre | 1 | |
| Colo Fiber | Couleur | Bleu 2,5 B 5/6 | |
| classe | Fibre | A/B (BLI A/B) G657A2 | |
| Température de fonctionnement | ºC | -20 +65 | |
| La température d'installation | ºC | 0 +40 | |
| Température de stockage | ºC | -20 +65 | |
| Excentricité de l'élément optique | % | ≤10 | |
| Diamètre extérieur d'élément optique | millimètre | 0,90 ±0,15 | |
| Diamètre nominal de corde | millimètre | 2,9 ±1 | |
| Revêtement externe | - | Matériel ignifuge thermoplastique | |
| Couleur de revêtement extérieure | Couleur | Blanc avec le maximum minimum 9,4 de l'éclat 8,5 - Saturation minimale - 10B léger minimal 5PB maximum |
|
| Perte par insertion | DB | ≤0.15dB typique ≤0.3dB maximum | |
| Perte de retour | DB | 50~ 60dB | |
