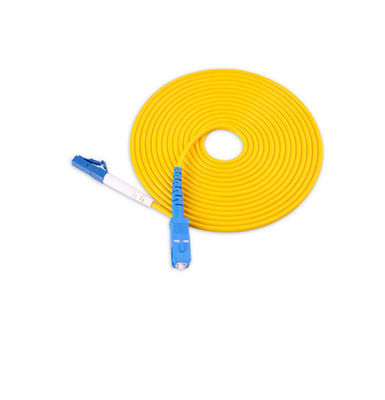

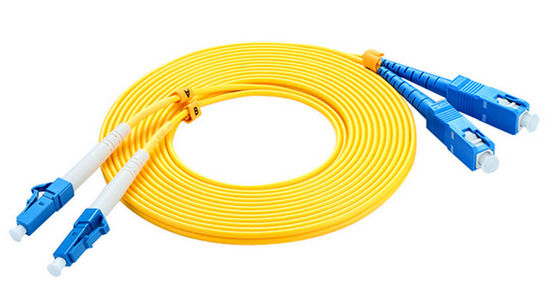

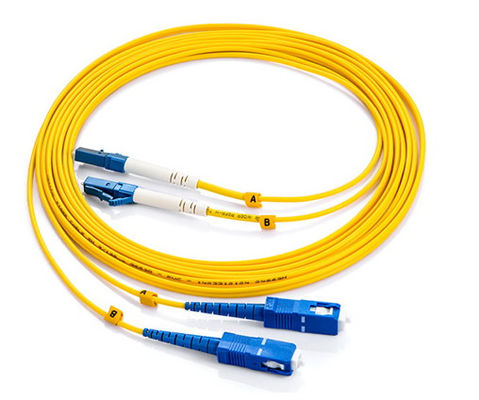

Number modèle : Corde de correction de SC/UPC-LC/UPC-SM-SX
Point d'origine : Shenzhen, Chine
Description
Les cordes de correction optiques de fibre sont les composants ultra fiables comportant la basse perte par insertion et la perte de retour. Elles viennent avec votre choix de configuration recto ou duplex de câble. La gamme étendue des câbles de correction de fibre sont terminées avec les connecteurs de pointe et disponible dans une combinaison du St, du Sc, du LC et du MTRJ avec des types de poli de PC, d'UPC ou de RPA pour rencontrer vos configurations standard ou faites sur commande.
Comment choisir le câble droit de fibre ?
Picoseconde : La différence du mode de la fibre OM4 et OM3 en tant que suivant
1. OM4 a été développé spécifiquement pour la transmission de laser de VSCEL et laisse 10 distances de yole/deuxièmes de lien de jusqu'à 550 mètres (comparés à 300M à OM3).
2. La largeur de bande modale efficace pour OM4 est plus que le double cela d'OM3.
3. Pour le câble de la correction OM4 c'est 4700 MHz.km tandis que pour OM3 c'est 2000 MHz.km.
| Désignation | Diamètre de fibre (μm) | Type | Ethernet rapide 100BASE-FX | 1 Gigabit Ethernet 1000BASE-SX | 1 Gigabit Ethernet 1000BASE-LX | 10Gbps Ethernet 10GBASE | 40Gbps Ethernet 40GBASE SR4 |
| OM1 | 62.5/125 | À plusieurs modes de fonctionnement | 2000 mètres | 275 mètres | 550 mètres | 33 mètres | Non soutenu |
| OM2 | 50/125 | À plusieurs modes de fonctionnement | 2000 mètres | 550 mètres | 550 mètres | 82 mètres | Non soutenu |
| OM3 (le laser a optimisé) | 50/125 | À plusieurs modes de fonctionnement | 2000 mètres | 550 mètres | 550 mètres | 300 mètres | 100 mètres (SR4) |
| OM4 (le laser a optimisé) | 50/125 | À plusieurs modes de fonctionnement | 2000 mètres | 550 mètres | 550 mètres | 400Meters | 150 mètres (SR4) |
| Unimodal | 9/125 | Unimodal | 2000 mètres | 5km à 1310nm | 5km à 1310nm | 10km à 1310nm | NON-DÉTERMINÉ |
Comment choisir correctement entre PVC LSZH et OFNP ?
Les câbles de correction de fibre sont maintenant très utilisés pour des applications d'intérieur comme des bâtiments, usines, zones d'activités, campus et ainsi de suite.
Si vous choisissez le PVC, la veste de LSZH ou d'OFNP dépend d'où vous allez courir le câble.
Options de commande
1) Type de connecteur : FC, SC, LC, ST
2) Fin-visage d'olive : PC, UPC, RPA
3) type de noyau : Unimodal (SM : 9/125um), à plusieurs modes de fonctionnement (millimètre : 50/125um ou 62.5/125um)
4) quantité de câble : Simplex, duplex
5) diamètre de câble : φ3.0mm, φ2.0mm, φ0.9mm
6) longueur de câble : 1, 2, 3 mètres ou adapté aux besoins du client
7) Type de câble : PVC, LSZH.
