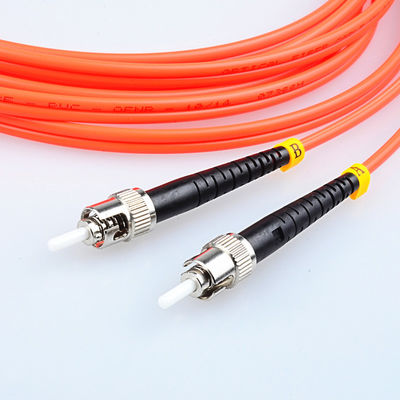

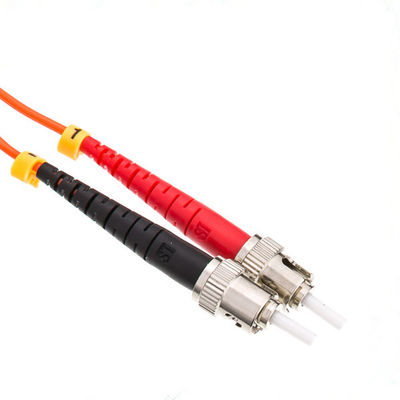

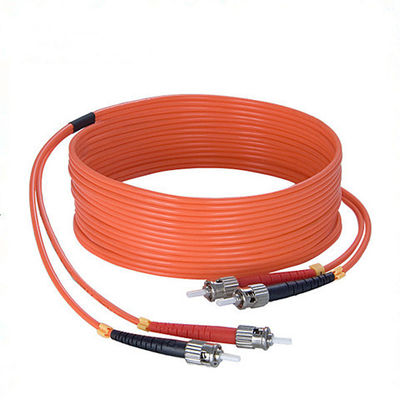

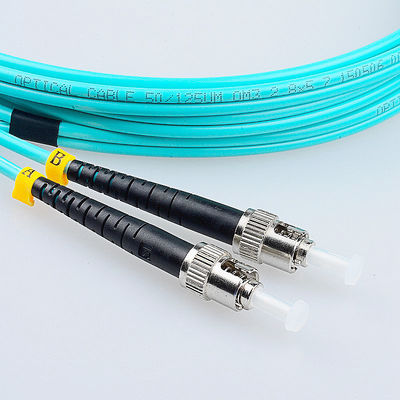

Number modèle : Câble de correction de ST/UPC-ST/UPC-MM-SX
Point d'origine : Shenzhen, Chine
Description
Les cordes de correction optiques de fibre sont les composants ultra fiables comportant la basse perte par insertion et la perte de retour. Elles viennent avec votre choix de configuration recto ou duplex de câble. La gamme étendue des câbles de correction de fibre sont terminées avec les connecteurs de pointe et disponible dans une combinaison du St, du Sc, du LC et du MTRJ avec des types de poli de PC, d'UPC ou de RPA pour rencontrer vos configurations standard ou faites sur commande.
Caractéristique
Normes de noyau du GR 326 de noyau des rassemblements ROHS et de la Bell
Configurations faites sur commande disponibles sans frais supplémentaires
Disponible dans le groupe de fibre, sortance de ruban, tresse disponible
FC, LC, St, Sc, MTRJ, MU, MPO, D4, SMA facultatif
Olive de fin-visage : PC, UPC, RPA
PVC, LSZH, OFNR, câble de fibre d'OFNP facultatif
Essai de l'usine 100% avant expédition
Basse perte par insertion et perte de rendement élevé
Disques d'essai fabriqué et individuel en série
Application
1. FTTH, LAN, PON et CATV optique, filet d'anneau local
2. Système de communication de fibre optique
3. Équipement de test de fibre optique
4. Capteur de fibre optique
5. Industrie et application militaire
Spécifications
| Paramètre | Mode unitaire | Mode multi | |||
| De base | Connecteur de fibre | FC, SC, LC, ST, MU, MTRJ, MPO | |||
| Fin-visage d'olive | PC | UPC | RPA | UPC | |
| Perte par insertion | ≤0.2dB | ≤0.2dB | ≤0.3dB | ≤0.2bB | |
| Perte de retour | ≥50dB | ≥55dB | ≥60dB | ≥35dB | |
| Spécifications en céramique d'olive | déviations de la concentricité 125.5um :<> | déviations de la concentricité 127um :<> | |||
| Fibre appropriée | 9/125um | 50/125um, 62.5/125um | |||
| La géométrie de Fin-visage | Rayon de courbure | 7~25mm | 5~12mm | NON-DÉTERMINÉ | |
| Saillie de fibre | ≤50nm | ≤100nm | NON-DÉTERMINÉ | ||
| Fibre sous la coupe | ≤100nm | ≤100nm | NON-DÉTERMINÉ | ||
| Compensation d'apex | ≤50um | ||||
| Mécanique | Échangeabilité | ≤0.2dB | |||
| Jet de sel | ≤0.1dB | ||||
| Baisse | ≤0.2dB (1.5M, 5 gouttes) | ||||
| Vibration | L'IL ≤0.2dB (550Hz, 1.5mm) | ||||
| Répétabilité | ≤ 0.1dB (1000 fois) | ||||
| Longévité | > 1000 fois | ||||
| Température de fonctionnement | -40°C | +85°C | ||||
