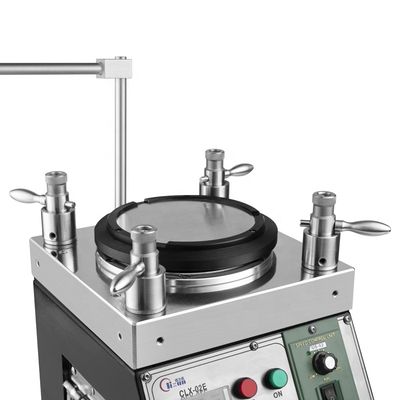

CLX02E Machine de fabrication de câbles à fibre de patch - Machine de polissage de fibres optiques à broyage à 4 coins
La machine de polissage à fibre optique est basée sur des normes universelles internationales et une expérience pratique de longue date.Il dépasse les exigences de la géométrie de la face d'extrémité du GR-326 et s'adapte à la compression à quatre angles avec le nouveau ICette machine ne présente aucune variabilité dans les résultats lors du polissage d'un ou 24 connecteurs, une installation stable et une taille compacte.Conçus pour les besoins de production de masse, il peut traiter d'excellentes extrémités de connecteurs pour les connecteurs LC, SC, ST, FC, MTRJ, E2000, y compris le polissage angulaire.
Principales caractéristiques
Appareils de polissage à haute précision par fibre optique
Des engrenages de polissage à changement rapide pour un fonctionnement efficace
Traînées de polissage en orbite planétaire avec vitesse de rotation réglable (généralement 140 tours par minute)
Haute capacité: 48 pièces pour les connecteurs MU/LC, 36 pièces pour les connecteurs SC/FC/ST
Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%

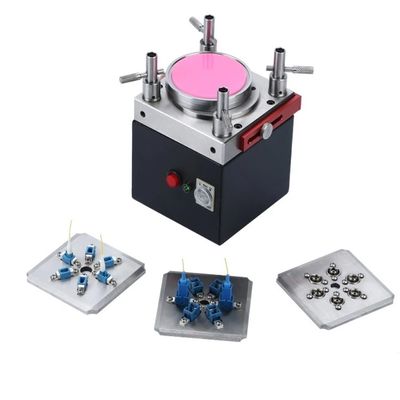

Fixe de polissage de fibres IPC avec compression indépendante pour chaque connecteur
Taux de réussite 3D ≥98% (100% typique, selon les normes CEI)
Performance excellente: perte de retour APC ≥ 60 dB, perte de retour PC ((UPC) ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
Construction en acier inoxydable de haute qualité avec traitement thermique pour la précision et la durabilité
Excellente stabilité avec une durée de vie de 8 à 10 ans
Spécifications techniques
| Type de machine |
Le modèle CLX-02 |
| Taille de la machine |
L 240 mm × W 240 mm × H 260 mm |
| Poids net |
28 kg |
| Entrée de puissance |
110 à 230 VAC 50 Hz/60 Hz |
| Énergie électrique |
126w |
| Humidité relative |
15% à 85% |
| Température de travail |
8°C à 45°C |
| Surdose de plaque de rotation |
127 mm (5 pouces) |

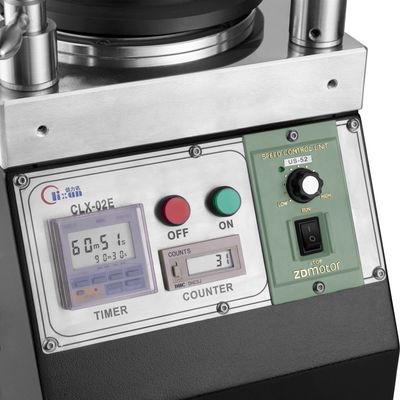

| Réglage du temps |
99 min 99 sec (maximum) |
| Vitesse pour la plaque de rotation |
à 140 tours par minute |
| Hauteur du saut en plaque |
> 10 μm |
| Configuration de la pression |
21 à 36 N/cm2 |
| Niveau de bruit |
> 50 dB |
Performance de polissage
Résultats de l'inspection de l'extrémité de fibre
Polissage de finition de haute qualité sans taches blanches ni rayures, les bords de fibres clairement visibles.
Résultats des essais IL/RL
| Type de connecteur |
Le numéro d'identification |
SM/APC |
Le numéro de série |
| Perte d'insertion |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Perte de rendement |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
Résultats des tests de géométrie
| Paramètres |
Critère de la CUP |
Critère APC |
| Radius de courbure |
5 à 25 mm |
5 à 12 mm |
| Décalage de l' apex |
0 à 50 μm |
0 à 50 μm |
| Hauteur de la fibre |
- 100 à + 50 μm |
- 100 à + 50 μm |
| Angle |
n/a |
80,00+/-0,50° |
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
Quel est votre MOQ?
La quantité minimale de commande est de 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous fournissons des échantillons.
Comment allez-vous m'envoyer?
Nous expédions par DHL ou FedEx en 4 à 6 jours (peut varier en fonction de la quantité de commande).
Comment on paie?
Nous acceptons la réservation à l'avance ou plusieurs méthodes de paiement, y compris T/T et T/L.
Combien de temps dure la garantie de votre produit?
1 an de garantie (réparations gratuites sauf pour les consommables).
Vous fournissez des services personnalisés?
Oui, nous fournissons la personnalisation selon les exigences du client.
À propos de Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondée en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. est une société d'équipement de communication optique intégrant la recherche et le développement, la production,services après-vente et services techniquesNous vendons non seulement des produits de haute qualité avec un bon service après-vente, mais fournissons également un support technique gratuit et des solutions pour les problèmes techniques rencontrés dans la production de connecteurs à fibre optique.
