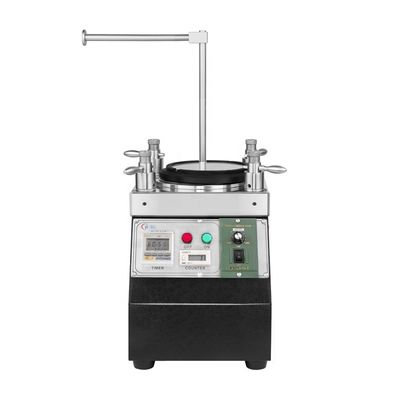

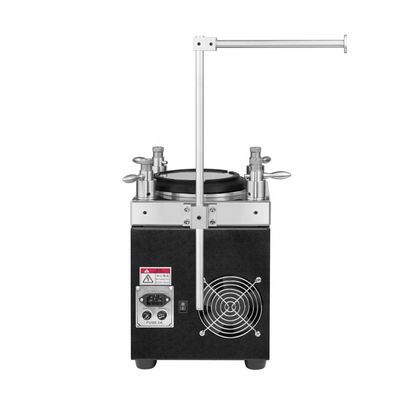

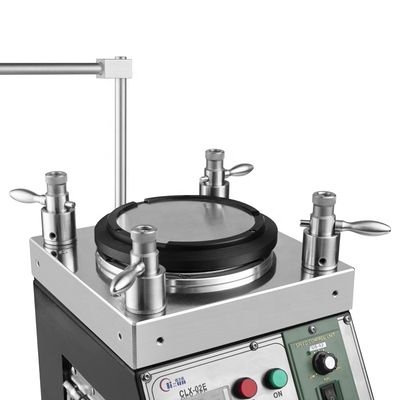

Machine de meulage de câbles à fibre optique à la fibre optique de fabrication
Cette machine de polissage à fibre optique est basée sur des normes internationales universelles et une expérience pratique de longue date.Il dépasse les exigences de la géométrie de la face d'extrémité du GR-326 et s'adapte à la compression à quatre angles avec le nouveau ILa machine maintient des résultats constants, qu'elle polisse 1 ou 24 connecteurs, avec une installation stable et une taille compacte.Conçus pour la production de masse, il peut traiter d'excellentes surfaces d'extrémité de connecteur de LC, SC, ST, FC, MTRJ, E2000 et d'autres types, y compris le polissage angulaire.
Principales caractéristiques
- Appareils de polissage à haute précision par fibre optique
- Machines de polissage à changement rapide
- Pistes de polissage en orbite planétaire avec vitesse de rotation réglable (généralement 140 tours par minute)
- Capacité maximale de polissage: 48 pièces pour les connecteurs MU/LC, 36 pièces pour les connecteurs SC/FC/ST
- Efficacité élevée avec un rendement de premier passage pour une qualité de surface finale atteignant 98%-100%
- Fixe de polissage de structure IPC avec compression indépendante pour chaque connecteur
- Taux de réussite 3D ≥98% (généralement 100% selon les normes CEI)
- Perte de retour: APC ≥ 60 dB, PC ((UPC) ≥ 55 dB
- Perte d'insertion ≤ 0,20 dB (typique)
- Construction en acier inoxydable de haute qualité avec traitement thermique pour la précision et la durabilité
- Excellente stabilité avec une durée de vie de 8 à 10 ans
Spécifications techniques
| Paramètre |
Valeur |
| Type de machine |
Le modèle CLX-02 |
| Taille de la machine |
Le nombre d'unités d'équipement doit être déterminé en fonction de l'échantillon. |
| Poids net |
28 kg ou plus |
| Entrée de puissance |
Les fréquences d'écoulement de l'électricité sont calculées à partir de la fréquence d'écoulement de l'électricité |
| Énergie électrique |
126 W |
| Humidité relative |
15% à 85% |
| Température de travail |
8°C à 45°C |
| Surdose de plaque de rotation |
127 mm (5 pouces) |

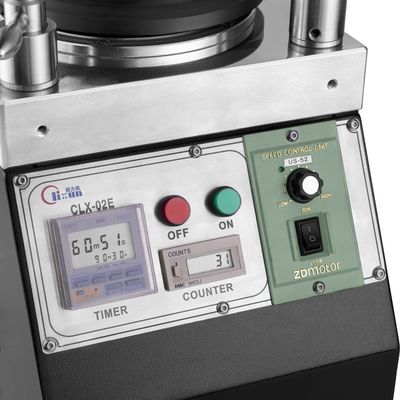

| Réglage du temps |
99 min 99 sec (maximum) |
| Vitesse pour la plaque de rotation |
Le nombre de tours est le suivant: |
| Hauteur du saut en plaque |
< 10 μm |
| Niveau de bruit |
> 50 dB |
Performance de polissage
Résultats de l'inspection de l'extrémité de fibre
Polissage de finition de haute qualité sans taches blanches ni rayures, les bords de fibres clairement visibles.
Résultats des essais IL/RL
| Type de connecteur |
Le numéro d'identification |
SM/APC |
Le numéro de série |
| Perte d'insertion |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,30 dB |
| Perte de rendement |
≥ 55 dB |
≥ 60 dB |
≥ 30 dB |
Résultats des tests de géométrie
| Paramètre |
Critère de la CUP |
Critère APC |
| Radius de courbure |
5 à 25 mm |
5 à 12 mm |
| Décalage de l' apex |
0 à 50 μm |
0 à 50 μm |
| Hauteur de la fibre |
- 100 à + 50 μm |
- 100 à + 50 μm |
| Angle |
n/a |
80,00 ± 0,50° |
À propos de notre société
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd a été créée en 2010 en tant qu'entreprise d'équipement de communication optique intégrant la recherche et le développement, la production,services après-vente et services techniquesNous fournissons non seulement des produits de haute qualité et un excellent service après-vente,mais aussi un soutien technique gratuit à nos clients avec des solutions pour les problèmes techniques rencontrés dans la production de câbles de patch en fibre optique.
Informations sur le transport maritime
Nous utilisons généralement DHL, FedEx, UPS, EMS, TNT ou fret maritime. Vous pouvez fournir votre compte de messagerie et nous vous aiderons à choisir le moyen d'expédition le plus rentable en fonction de la quantité.
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
Quel est votre MOQ?
La quantité minimale de commande est de 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous fournissons des échantillons.
Comment allez-vous m'envoyer?
L'expédition prend 4 à 6 jours par DHL ou FedEx, avec possibilité d'extension en fonction de la quantité de commande.
Comment on paie?
Nous acceptons la réservation à l'avance ou plusieurs méthodes de paiement, y compris T/T et T/L.
Combien de temps dure la garantie de votre produit?
Après la garantie, nous continuons à fournir des accessoires au coût.
Vous fournissez des services personnalisés?
Oui, nous fournissons la personnalisation basée sur les exigences du client.
