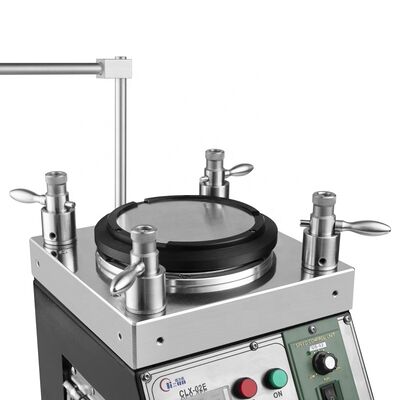

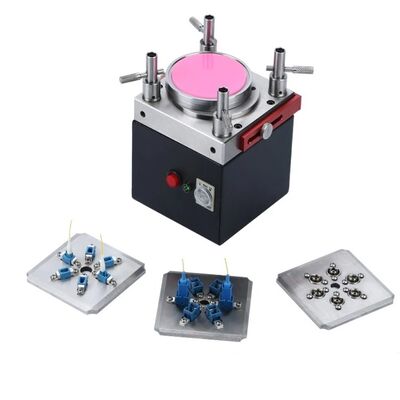

Machine de polissage à haute précision en fibre optique avec 48 pièces MU/LC et 36 pièces SC/FC/ST Capacité pour 98% de rendement de premier passage
Détails du produit
| Source d'alimentation: | CA 100-240 V | Type de connecteur: | SC/FC/ST/LC/SMA905/MPO |
|---|---|---|---|
| Énergie électrique: | 126w | Gamme de fréquences: | 75*75mm 50*100mm 50*200mm |
| Taille de la machine: | 330mmx290mmx22mm | Poids net: | 28 kg |
| Température de travail: | 10 ~ 40 degrés Celsius | humidité relative: | 15%~85% |
| Perte d'insertion: | ≤0,20 dB (typique) | Perte de retour: | PC(UPC) ≥55dB, APC ≥60dB |
| Diamètre extérieur de la plaque de rotation: | 127 mm (5 pouces) | Vitesse de rotation: | 140 tr/min |
| Nervosité en hauteur: | < 10="" um=""> | Configuration de pression: | 21 ~ 36 N/cm2 |
| Niveau de bruit: | < 50="" dB=""> | ||
| Mettre en évidence |
Machine de polissage de fibre optique avec capacité de 48 pièces MU/LC,36 pièces SC/FC/ST Capacité de la machine de polissage du cordon de patch,Polisseur de connecteurs de fibres à 98% de rendement de premier passage |
||
Description du produit
- Appareils de polissage à haute précision par fibre optique
- Des engrenages de polissage à changement rapide pour un fonctionnement efficace
- Pistes de polissage en orbite planétaire avec vitesse de rotation réglable (140 tours par minute standard)
- Capacité maximale: 48 pièces pour les connecteurs MU/LC, 36 pièces pour les connecteurs SC/FC/ST
- Efficacité élevée avec taux de rendement de 98% à 100%
- Structure IPC avec compression indépendante pour chaque connecteur
- La construction en acier inoxydable de haute qualité assure la précision et la durabilité
- Conçus pour une durée de vie opérationnelle de 8 à 10 ans
| Type de machine | Le modèle CLX-02 |
| Dimensions de la machine | Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de l'eau. |
| Poids net | 28 kg |
| Entrée de puissance | 110 à 230 VAC 50 Hz/60 Hz |
| Énergie électrique | 126 W |
| Humidité relative | 15% à 85% |
| Température de fonctionnement | 8°C à 45°C |
| Diamètre de la plaque de rotation | 127 mm (5 pouces) |

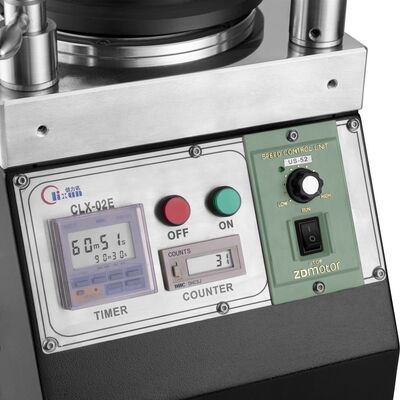

| Réglage du temps | 99 min 99 sec maximum |
| Vitesse de rotation | 140 tours par minute |
| Hauteur de saut de plaque | < 10 μm |
| Configuration de la pression | 21 à 36 N/cm2 |
| Niveau de bruit | > 50 dB |
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Points forts du produit
La machine de polissage de fibre optique CLX-02E de haute précision offre une qualité d'extrémité exceptionnelle avec une perte d'insertion ≤ 0,20 dB et une perte de retour ≥ 55 dB. Traite les connecteurs SC/FC/ST/LC/SMA905/MPO avec un rendement de premier passage de 98 à 100 %. Doté de la technologie de support IPC, d'une vitesse réglable et d'une construction en acier inoxydable durable pour la production de masse.
