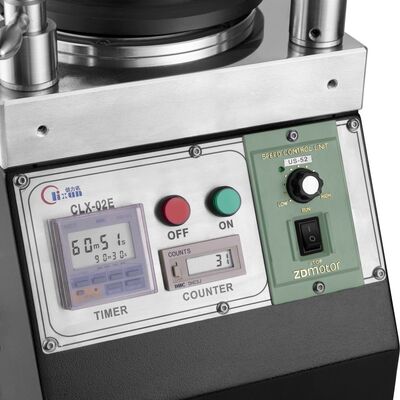

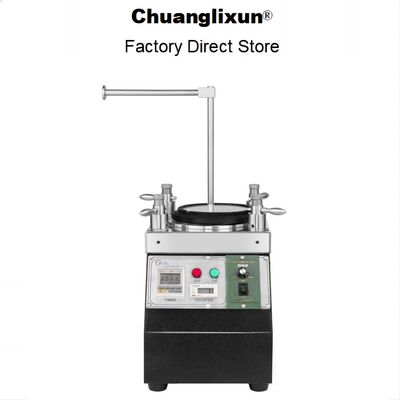

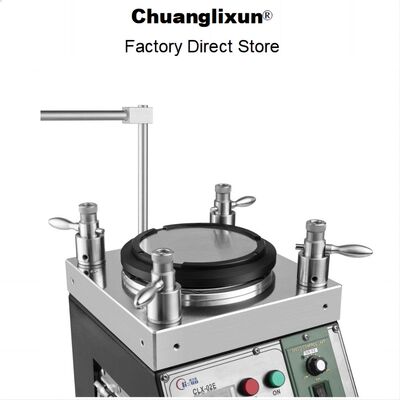

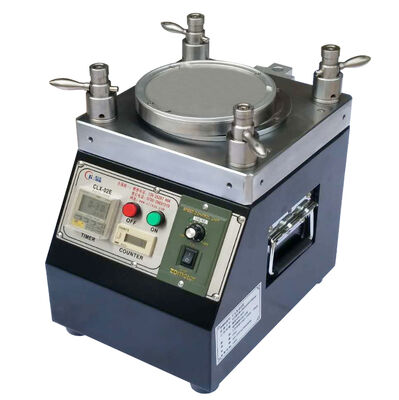

CLX-02E Machine de polissage à fibre optique de haute précision avec 48 pièces de capacité MU/LC, 98% de rendement de premier passage et vitesse réglable de 140 tr/min
Détails du produit
| Alimentation: | 110~120 VCA 220~230 VCA 50 Hz/60 Hz | Pouvoir: | 126w |
|---|---|---|---|
| Poids: | 28 kg | Taille: | 290 mm (L) * 220 mm (L) * 340 mm (H) |
| Température de travail: | 10C°~40C° | Vitesse de rotation: | 0-150rpm |
| Type de connecteur: | SC/FC/ST/LC/E2000/SMA905/MU | Taille de la machine: | L 240 mm × l 240 mm × H 260 mm |
| humidité relative: | 15%~85% | Diamètre extérieur de la plaque de rotation: | 127 mm (5 pouces) |
| Paramètres de temps: | 99 min 99 sec (maximum) | Vitesse de rotation de la plaque: | 140 tr/min |
| Hauteur de la nervosité de la plaque: | < 10="" um=""> | Niveau de bruit: | Libération de 50 dB |
| Perte d'insertion: | ≤0,20 dB (typique) | ||
| Mettre en évidence |
Machine de polissage de fibre optique avec capacité de 48 pièces MU/LC,Polisseuse de fibre optique à rendement de premier passage de 98 %,Polisseuse de connecteur de fibre à vitesse réglable de 140 tr/min |
||
Description du produit
- Appareils de polissage à haute précision par fibre optique
- Des engrenages de polissage à changement rapide pour un fonctionnement efficace
- Pistes de polissage en orbite planétaire avec vitesse de rotation réglable (généralement 140 tours par minute)
- Capacité maximale: 48 pièces pour les connecteurs MU/LC, 36 pièces pour les connecteurs SC/FC/ST
- Efficacité élevée avec un rendement de premier passage de 98% à 100% pour la qualité de la face finale
- Fixe de polissage de fibres de structure IPC avec compression indépendante des connecteurs
- Le taux de réussite du polissage 3D des connecteurs en fibre optique ≥ 98% (généralement 100% selon les normes CEI)
- Mesure des performances: perte de retour APC ≥ 60 dB, perte de retour PC/UPC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- Construction en acier inoxydable traité thermiquement de haute qualité pour une précision et une durabilité élevées
- Excellente stabilité avec une durée de vie de 8 à 10 ans
| Paramètre | Spécification |
|---|---|
| Type de machine | Le modèle CLX-02 |
| Taille de la machine | L 240 mm × W 240 mm × H 260 mm |
| Poids net | 28 kg |
| Entrée de puissance | 110 à 230 VAC 50 Hz/60 Hz |
| Énergie électrique | 126 W |
| Humidité relative | 15% à 85% |
| Température de travail | 8°C à 45°C |
| Surdose de plaque de rotation | 127 mm (5 pouces) |
| Réglage du temps | 99 min 99 sec (maximum) |
| Vitesse pour la plaque de rotation | à 140 tours par minute |
| Hauteur du saut en plaque | < 10 μm |
| Niveau de bruit | > 50 dB |
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,30 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Fondée en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. est une société d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente,et services techniquesNous vendons non seulement des produits de haute qualité et fournissons un excellent service après-vente, mais offrons également un support technique gratuit à nos clients.Nous fournissons des solutions efficaces pour les problèmes techniques rencontrés dans la production de connecteurs en fibre optique.
Points forts du produit
La polisseuse à fibre optique CLX-02E de haute précision offre un rendement de premier passage de 98 à 100 %, prend en charge les connecteurs SC/FC/ST/LC/E2000 et dispose d'une vitesse réglable (0-150 tr/min) avec une géométrie conforme à la norme CEI. Construit en acier inoxydable durable pour la production de masse, comprend une garantie d'un an et des options personnalisées.
