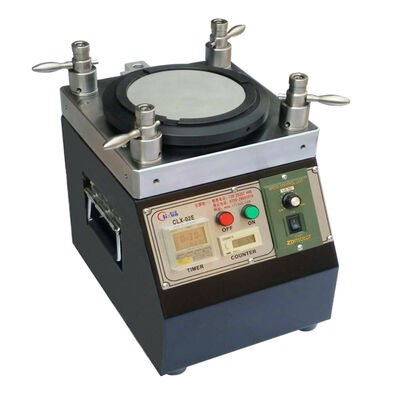

Machine de polissage de fibres optiques de haute précision avec 48 pièces de capacité MU/LC 98% de rendement de premier passage et vitesse réglable de 140 tours par minute
Détails du produit
| Alimentation: | 110~220V C.A. 50Hz/60Hz | Poids net: | 28 kg |
|---|---|---|---|
| Taille de la machine: | L 240(mm) x L 240(mm) x H 260(mm) | humidité relative: | 15%~85% |
| Température de travail: | 10° ~ 40° degrés Celsius | Taille de polissage de plat: | 127mm |
| Perte d'insertion: | ≤0,20 dB (typique) | Perte de retour: | PC(UPC) ≥55dB, APC ≥60dB |
| Énergie électrique: | 126 W | Paramètres de temps: | 99 min 99 sec (maximum) |
| Vitesse de rotation du polissage: | 140rpm | Capacité de polissage maximale: | 48 pièces pour connecteurs MU et LC, 36 pièces pour SC, FC, ST |
| Rendement au premier passage: | 98 % ～ 100 % | Taux de réussite 3D: | >= 98 % (100 % typique, selon CEI) |
| Rayon de courbure: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Mettre en évidence |
Machine de polissage de fibre optique de capacité MU/LC de 48 pièces,Machine de polissage de fibre optique à rendement de premier passage de 98 %,Machine de polissage réglable de corde de correction de fibre de la vitesse 140RPM |
||
Description du produit
- Appareils de polissage à haute précision par fibre optique
- Des engrenages de polissage à changement rapide pour un fonctionnement efficace
- Pistes de polissage en orbite planétaire avec vitesse de rotation réglable (généralement 140 tours par minute)
- Capacité maximale: 48 pièces pour les connecteurs MU et LC, 36 pièces pour les connecteurs SC, FC, ST
- Efficacité élevée avec un rendement de 98% à 100% pour la qualité de la face finale
- Fixe de polissage de fibres IPC avec compression indépendante pour chaque connecteur
- Le taux de réussite du polissage 3D des connecteurs en fibre optique ≥ 98% (généralement 100% selon la CEI)
- Perte de retour APC ≥ 60 dB, perte de retour PC ((UPC) ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- La construction en acier inoxydable de haute qualité avec traitement thermique assure la précision et la durabilité
- Excellente stabilité avec une durée de vie de 8 à 10 ans
| Paramètre | Spécification |
|---|---|
| Type de machine | Le modèle CLX-02 |
| Taille du produit | L 240 mm × W 240 mm × H 260 mm |
| Poids net | 28 kg ou plus |
| Énergie | 110 à 230 VAC 50 Hz/60 Hz |
| Énergie électrique | 126 W |
| Humidité relative | 15% à 85% |
| Température de travail | 8°C à 45°C |
| Surdose de plaque de rotation | 127 mm (5 pouces) |
| Réglage du temps | 99 min 99 sec (maximum) |
| Perte d'insertion | ≤ 0,20 dB (typique) |
| Perte de rendement | Le taux de CO2 doit être supérieur ou égal à: |
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Fondée en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. est une société d'équipement de communication optique intégrant la recherche et le développement, la production,services après-vente et services techniquesNous vendons non seulement des produits de haute qualité et fournissons un bon service après-vente, mais fournissons également un support technique gratuit à nos clients.Nous offrons des solutions efficaces pour les problèmes techniques rencontrés dans la production de connecteurs à fibre optique.
Points forts du produit
Machine de polissage de fibre optique de haute précision pour FTTH. Atteint une perte d'insertion ≤0,20 dB, une perte de retour ≥55 dB (UPC), ≥60 dB (APC). Gère 36 à 48 connecteurs simultanément avec un rendement au premier passage de 98 à 100 %. Construction durable en acier inoxydable, garantie 2 ans.
