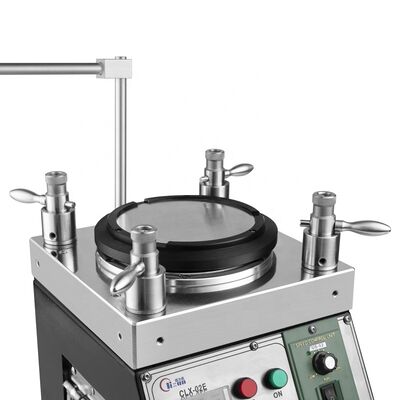

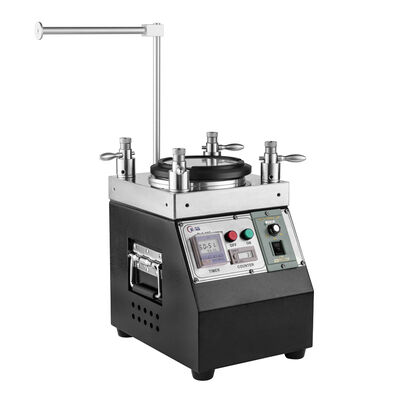

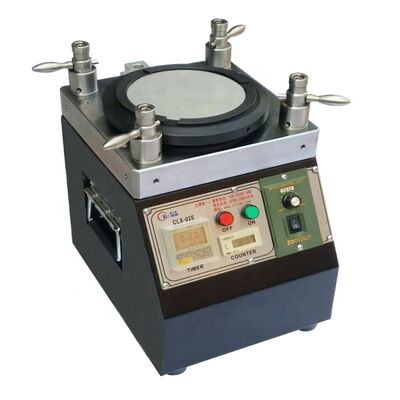

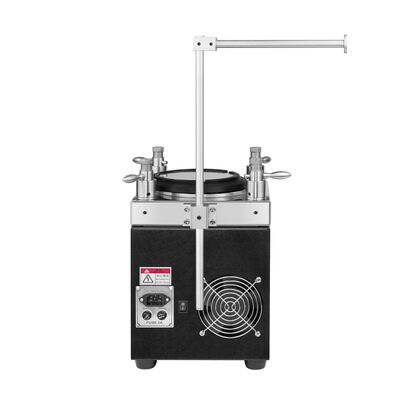

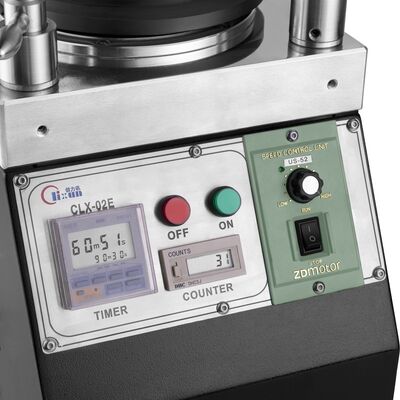

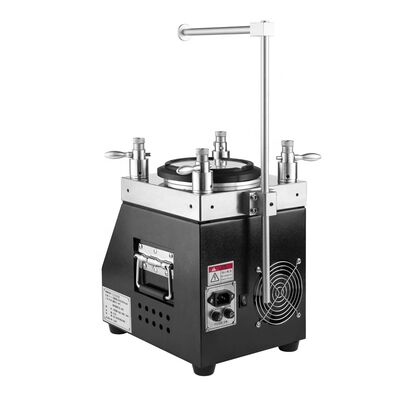

Machine de polissage à haute précision à fibre optique avec 48 pièces de capacité MU/LC, 98% de rendement de premier passage et vitesse réglable de 140 tr/min pour la fabrication de câbles à patch à fibre
Détails du produit
| Alimentation: | 220-230 VCA 50 Hz/60 Hz | Poids: | 28 kg |
|---|---|---|---|
| Taille de polissage de plat: | 127mm | Vitesse de rotation: | 0-150rpm |
| Température de travail: | 8°C à 45°C | Taille de la machine: | L 240 mm × l 240 mm × H 260 mm |
| Énergie électrique: | 126w | humidité relative: | 15%~85% |
| Paramètres de temps: | 99 min 99 sec (maximum) | Vitesse pour la plaque de rotation: | 140 tr/min |
| Hauteur de la nervosité des plaques: | < 10="" um=""> | Configuration de pression: | 21 ~ 36 N/cm2 |
| Bruit de déchargement Moins: | Libération de 50 dB | Statut de travail: | 0,25 g 5 ~ 100 Hz 10 minutes |
| Statut d'arrêt: | 0,50 g 5 ~ 100 Hz 10 minutes | ||
| Mettre en évidence |
Machine de polissage de fibre optique avec capacité de 48 pièces MU/LC,Machine de fabrication de câbles à fibres de premier passage à 98% de rendement,Machine de polissage de connecteurs à fibres optiques à vitesse réglable de 140 tr/min |
||
Description du produit
- Appareils de polissage à haute précision par fibre optique
- Des engrenages de polissage à changement rapide pour un fonctionnement efficace
- Pistes de polissage en orbite planétaire avec vitesse de rotation réglable (140 tours par minute standard)
- Haute capacité: 48 pièces pour les connecteurs MU/LC, 36 pièces pour les connecteurs SC/FC/ST
- 98 à 100% de rendement de premier passage pour la qualité de la face finale
- Structure IPC avec compression indépendante pour chaque connecteur
- Excellente performance: perte de retour APC ≥ 60 dB, perte de retour PC/UPC ≥ 55 dB, perte d'insertion ≤ 0,20 dB
- Construction en acier inoxydable durable traité thermiquement avec une durée de vie de 8 à 10 ans
| Paramètre | Spécification |
|---|---|
| Type de machine | Le modèle CLX-02 |
| Taille de la machine | Pour les véhicules à moteur à combustion |
| Poids net | 28 kg |
| Entrée de puissance | 110 à 230 VAC 50 Hz/60 Hz |
| Énergie électrique | 126 W |
| Humidité relative | 15% à 85% |
| Température de travail | 8°C à 45°C |
| Diamètre de la plaque de rotation | 127 mm (5 pouces) |
| Réglage du temps | 99 min 99 sec maximum |
| Vitesse de rotation | à 140 tours par minute |
| Hauteur de saut de plaque | < 10 μm |
| Configuration de la pression | 21 à 36 N/cm2 |
| Niveau de bruit | > 50 dB |
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | -100 à +50 μm | -100 à +50 μm |
| Angle | n/a | 80,00 ± 0,50° |
Points forts du produit
La machine de polissage de fibre optique CLX-02E de haute précision garantit un rendement au premier passage de 98 à 100 % avec la conformité GR-326. Gère les connecteurs LC, SC, ST, FC avec technologie de support IPC. Comprend une vitesse réglable (0-150 tr/min), une garantie de 2 ans et une durée de vie de 8 à 10 ans pour une production de masse.
