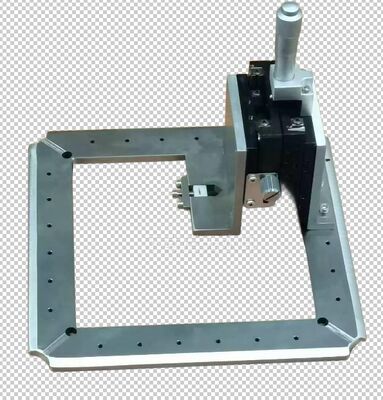

Fixe de polissage en fibre optique en acier inoxydable S136 avec support de ferrule de 2,5 mm et dimensions 174x174x26 mm pour une utilisation FTTH
Détails du produit
| matériel: | Acier inoxydable S136 | Dimensions: | 174mmx174mmx26mm |
|---|---|---|---|
| Poids: | 1,2 kg | Nombre de fibres: | 24 |
| Taille du support de virole: | 2,5 mm | Type de connecteur: | PC DE FC |
| Fin-visage: | PC | Diamètre de la ferule: | 2,5 mm |
| Capacité: | 24 postes | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥55dB (ordinateur) | Rayon de courbure: | 5-25 mm |
| Décalage du sommet: | 0-50μm | Hauteur des fibres: | -100~+50μm |
| Angle: | 8.00+/-0.50° | ||
| Mettre en évidence |
Appareil de polissage en acier inoxydable S136,Gabarit de polissage de fibre optique,support de virole de 2 |
||
Description du produit
- spécialement conçus pour les connecteurs FC/PC
- Remplacement facile du jig avec fonctionnement simple et flexible
- Capacité de polissage à haut rendement: 24, 32 ou 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98-100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de passage des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour PC ≥ 55 dB avec perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour une durée de vie prolongée
| Paramètre | Le numéro d'immatriculation du véhicule | Le numéro d'immatriculation du véhicule | Le numéro de série FC-PC-36 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | FC PC | FC PC | FC PC |
| Résistance à l'usure | Le PC | Le PC | Le PC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 32 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Application du projet | Connecteurs FC PC assemblés pour le polissage | ||
| Matériel | Acier inoxydable | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Poids net / poids brut | 1.5 kg / 2,0 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et équipements similaires | ||
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Fixation de polissage à virole de 2,5 mm de haute précision pour les applications FTTH. Polit jusqu'à 24 connecteurs FC/UPC simultanément avec une perte d'insertion ≤0,20 dB et une perte de retour ≥55 dB. Fabriqué en acier inoxydable S136 durable avec composants remplaçables. Options personnalisées disponibles.
