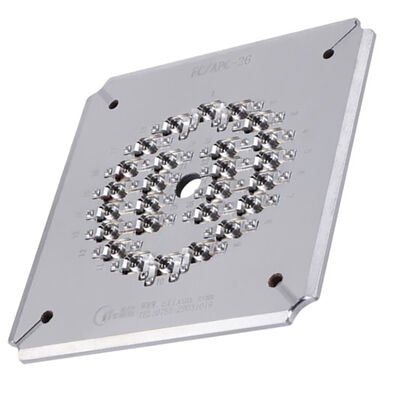

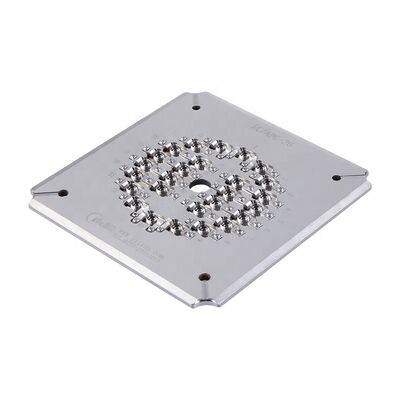

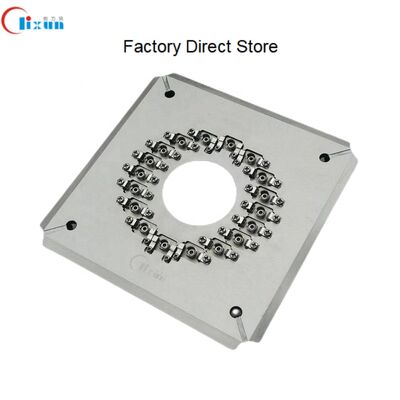

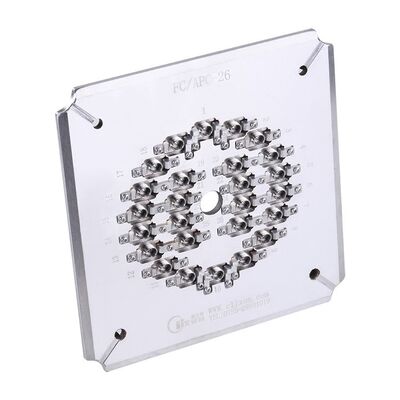

Équipement de polissage en acier inoxydable à 26 ports FC APC pour un jig de polissage en fibre optique à haut rendement
Détails du produit
| Poids net: | 1,3kg | Dimensions: | 174*174*26mm |
|---|---|---|---|
| Lieu d'origine: | Acier inoxydable | Type de connecteur: | Connecteur FC RPA |
| Poids brut: | 1,5 kg | Dimensions du colis: | 220*220*100mm |
| Nombre de fibres: | 26 | Diamètre de la ferule: | 2,5 mm |
| Capacité: | 26 postes | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥60dB (ordinateur) | Rayon de courbure: | 5-12 mm |
| Décalage du sommet: | 0-50μm | Hauteur des fibres: | -100~+50μm |
| Angle: | 8.00+/-0.50° | ||
| Mettre en évidence |
Appareil de polissage en acier inoxydable,Gabarit de polissage FC APC à 26 ports,Gabarit de polissage de fibre optique à haute efficacité |
||
Description du produit
- spécialement conçus pour les connecteurs FC/APC
- Remplacement facile du jig avec fonctionnement simple et flexible
- Efficacité élevée: polisse 18, 26 ou 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de réussite avec des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour APC ≥ 60 dB, perte d'insertion ≤ 0,20 dB (typique)
- Les accessoires remplaçables prolongent considérablement la durée de vie
| Modèle | Le numéro d'immatriculation du véhicule | Le numéro d'immatriculation du véhicule | Le numéro de série FC-APC 36 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | FC APC | FC APC | FC APC |
| Résistance à l'usure | APC | APC | APC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 18 postes | 26 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Application du projet | Connecteurs FC APC assemblés pour le polissage | ||
| Matériel | Acier inoxydable | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Poids net / poids brut | 1.5 kg / 2,0 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires | ||
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Gabarit de polissage FC APC à 26 ports avec construction en acier inoxydable. La conception à haute efficacité polit jusqu'à 26 connecteurs par cycle avec un rendement au premier passage de 98 à 100 %. Comprend des composants remplaçables, une perte de retour ≥ 60 dB et une garantie d'un an. Options personnalisées disponibles.
