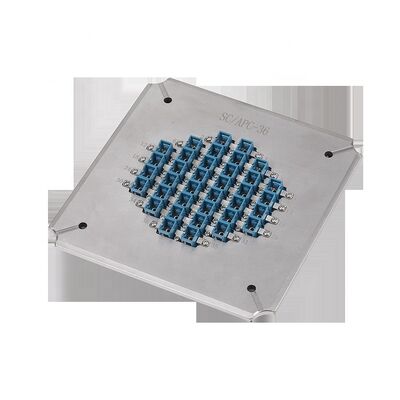

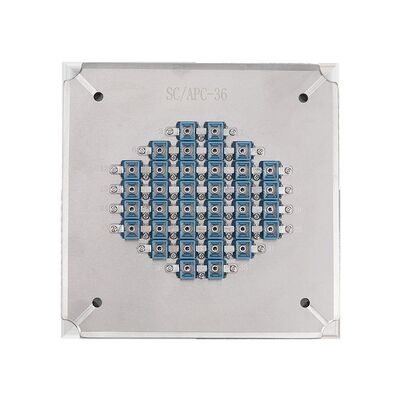

36 positions Jig de polissage à la fibre optique avec acier inoxydable durci S2316 pour APC Perte de retour ≥ 60 dB
Détails du produit
| Taper: | Jig de polissage à la fibre optique | matériel: | Acier inoxydable trempé2316 |
|---|---|---|---|
| Type de connecteur: | connecteur de Sc RPA | Taille: | 174*174*26mm |
| Diamètre de la ferule: | 2.50mm | Poids net: | 1,5 kilogrammes |
| Poids brut: | 2,0 KILOGRAMMES | Nombre de fibres: | 36 postes |
| Perte d'insertion: | ≤0,20 dB | Perte de retour: | ≥ 60 dB (APC) |
| Fin-visage: | APC | Capacité: | 36 postes |
| Rayon de courbure: | 5-12 mm | Décalage du sommet: | 0-50μm |
| Hauteur des fibres: | -100~+50μm | ||
| Mettre en évidence |
Appareil de polissage 36 positions,Gabarit de polissage de fibre optique en acier inoxydable trempé S2316,Plaque de polissage de fibre avec perte de retour APC ≥60 dB |
||
Description du produit
Fixe de polissage en fibres de haute stabilité avec une excellente qualité de surface, fabriqué en acier trempé S2316 pour une durée de vie prolongée.Types de connecteurs LC et personnalisables selon les exigences du client.

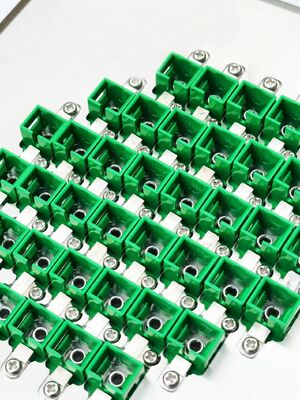

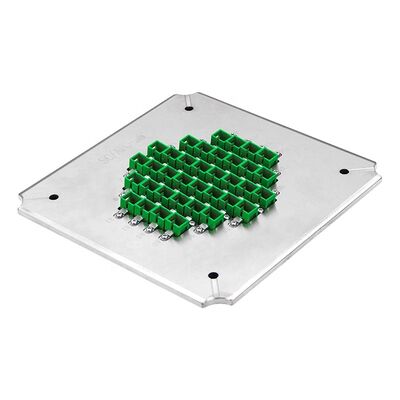

- Conçus pour les connecteurs SC/APC avec mécanisme de changement de jig facile
- Haute efficacité: jusqu'à 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98-100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Perte de retour APC ≥ 60 dB, perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour une durée de vie prolongée
| Modèle | Le code de conduite est le suivant: | Le code de l'établissement est: | Le code de conduite est le code de conduite de l'entreprise. |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | SC UPC | SC APC | SC APC |
| Résistance à l'usure | UPC | APC | APC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 26 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 50 dB (UPC) | ≥ 60 dB (APC) | ≥ 60 dB (APC) |
| Matériel | Acier inoxydable S136 | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Le poids | 10,5 kg net / 2,0 kg bruts | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires | ||
Disponible en configurations de 24, 32 et 36 positions pour les connecteurs FC/PC avec les mêmes normes de construction et de performances de haute qualité.
| Modèle | Le numéro d'immatriculation du véhicule | Le numéro d'immatriculation du véhicule | Le numéro de série FC-PC-36 |
|---|---|---|---|
| Type de connecteur | FC PC | FC PC | FC PC |
| Résistance à l'usure | Le PC | Le PC | Le PC |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
Polissage de haute qualité de la face finale sans taches blanches ni rayures, les bords de fibres clairement visibles.
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd a été créée en 2010 en tant qu'entreprise d'équipement de communication optique intégrant la recherche et le développement, la production,services après-vente et services techniques.
Points forts du produit
Le gabarit de polissage SC APC haute efficacité polit 36 connecteurs par cycle. Comprend de l'acier S2316 trempé pour plus de durabilité, une structure IPC pour un rendement de plus de 98 % et atteint une perte de retour ≥60 dB et une perte d'insertion ≤0,20 dB. Garantie 1 an.
