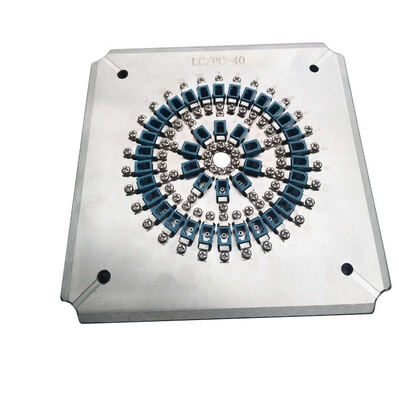

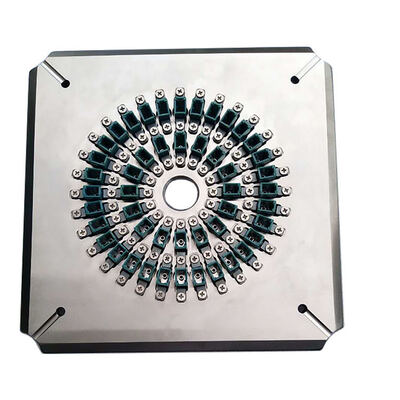

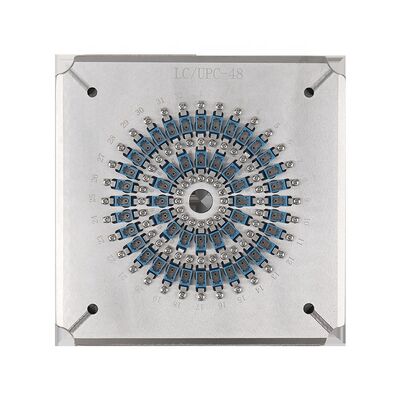

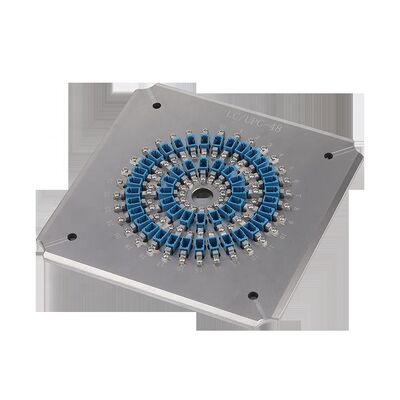

Jig de polissage en fibre optique à 48 ports LC PC avec acier inoxydable trempé pour le meulage à haut rendement
Détails du produit
| Taper: | Gabarit de polissage de connecteurs à fibres optiques | Dimensions: | 174*174*26mm |
|---|---|---|---|
| Poids net: | 1,3 kg | matériel: | Acier inoxydable durci |
| Nombre de fibres: | 48 | Diamètre de la ferule: | 1,25 mm |
| Capacité: | 48 postes | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥55dB (ordinateur) | Fin-visage: | PC |
| Type de connecteur: | PC LC | Rayon de courbure: | 5-25 mm |
| Décalage du sommet: | 0-50μm | Hauteur des fibres: | -100~+50μm |
| Angle: | 8.00+/-0.50° | ||
| Mettre en évidence |
Appareil de polissage à 48 ports,Appareil de meulage de fibres en acier inoxydable trempé,Gabarit de polissage de fibre optique à haute efficacité |
||
Description du produit
- spécialement conçus pour les connecteurs LC/PC
- Changement facile de carreaux avec fonctionnement simple et flexible
- Haute efficacité: jusqu'à 48 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98-100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de réussite avec des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour PC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- Les accessoires remplaçables prolongent la durée de vie
| Modèle | LC-UPC-24, sous réserve de l'accord de l'OMC | Le numéro de série LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | LC PC | LC PC | LC PC |
| Résistance à l'usure | Le PC | Le PC | Le PC |
| Diamètre de ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacité | 24 postes | 40 postes | 48 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Application du projet | Connecteurs LC PC assemblés pour le polissage | Connecteurs LC PC assemblés pour le polissage | Connecteurs LC PC assemblés pour le polissage |
Matériau: acier inoxydable S136
Dimension: 174 × 174 × 26 mm
Poids net: 1,5 kg / poids brut: 2,0 kg

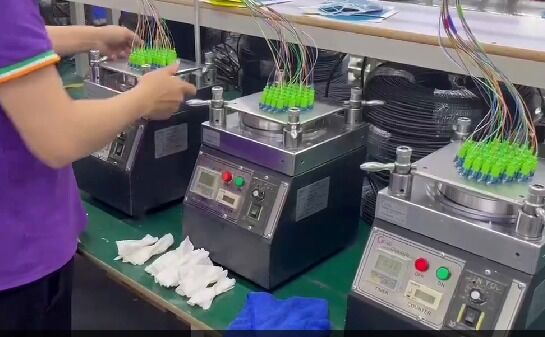

Appareils adaptés: machine de polissage CLX-02E, machine de polissage Seikoh Giken SFP-550 et machines similaires
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |

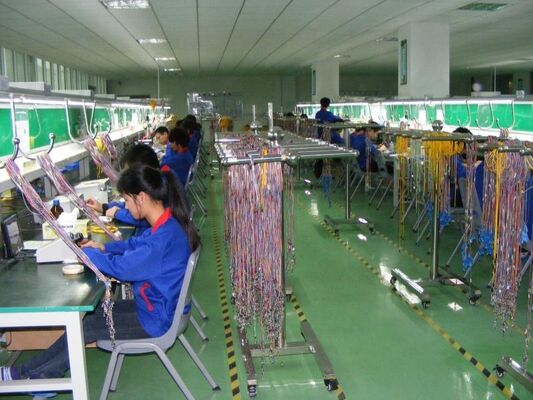

Fondée en 2010, nous sommes une entreprise d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente et les services techniques.,un soutien complet après-vente et une assistance technique gratuite pour les défis de production des connecteurs en fibre optique.
Points forts du produit
Polit 48 connecteurs LC/PC en un seul cycle avec un rendement au premier passage de 98 à 100 %. L'acier inoxydable trempé assure la durabilité. Atteint une perte d'insertion ≤ 0,20 dB et une perte de retour ≥ 55 dB. Garantie 2 ans.
