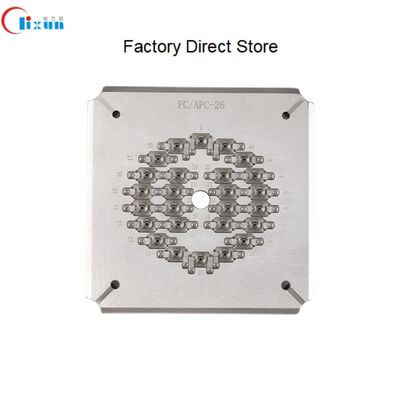

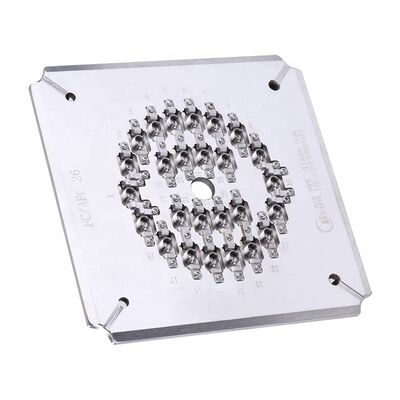

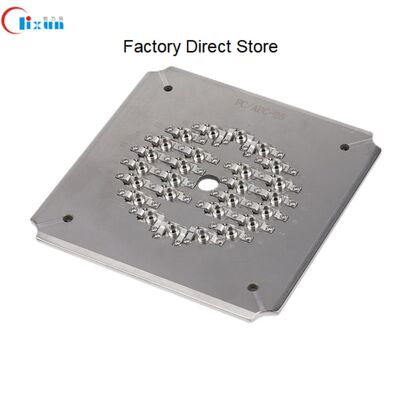

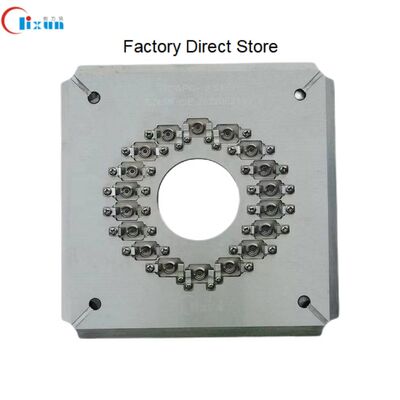

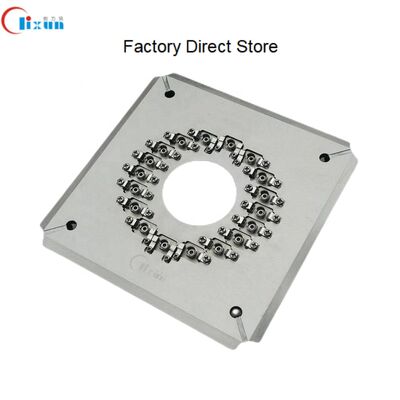

L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB

Brand Name: Chuanglixun
Model Number: FC/APC, FC/APC
Place of Origin: Guangdong, Chine
Minimum Order Quantity: 1
Les étiquettes

Kit de polissage de fibre de connecteur de LC

Montage de polissage de place

Montage de polissage de connecteur de LC

Product Details

Poids net: 1,3 kg Nombre de fibres: 18/26
Taille: 174mm*174mm*26mm Lieu d&#39;origine: Acier inoxydable durci
Perte d&#39;insertion: ≤0,20 dB Perte de retour: ≥55dB (PC) ≥60dB (RPA)
Diamètre de la ferule: 2,5 mm Capacité: 24 postes, 32 postes, 36 postes
Fin-visage: PC Type de connecteur: PC DE FC
Rayon de courbure: 5-25 mm (UPC), 5-12 mm (APC) Décalage du sommet: 0-50μm
Hauteur des fibres: -100~+50μm Angle: 8,00+/-0,50° (APC)
Rendement au premier passage: 98 % ～ 100 %
Mettre en évidence

Appareil de polissage en acier inoxydable trempé

,

Gabarit de polissage de fibre 18/26 ports

,

Perte d'insertion ≤0

Product Description

L'équipement de polissage des ports à fibre optique FC APC 18/26
Ce dispositif de polissage de fibres de haute stabilité offre une qualité de surface exceptionnelle pour les connecteurs de fibres optiques.il assure une longue durée de vie et des performances fiables.
Principales caractéristiques
  • Conçus spécialement pour les connecteurs FC/PC
  • Remplacement facile du jig avec fonctionnement simple et flexible
  • Efficacité élevée: 24 ou 32 ou 36 connecteurs par cycle
  • Le rendement du premier passage pour la qualité de la face finale atteint 98-100%
  • Structure IPC avec compression indépendante pour chaque connecteur
  • Taux de réussite avec des interférences ≥ 98% (généralement 100% selon les normes CEI)
  • Perte de retour PC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
  • Les accessoires remplaçables prolongent considérablement la durée de vie
L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 0 L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 1 L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 2
Spécifications techniques
Modèle Le numéro d'immatriculation du véhicule Le numéro d'immatriculation du véhicule Le numéro de série FC-PC-36
Marque Le CLX Le CLX Le CLX
Type de connecteur FC PC FC PC FC PC
Résistance à l'usure Le PC Le PC Le PC
Diamètre de ferrule 2.5 mm 2.5 mm 2.5 mm
Capacité 24 postes 32 postes 36 postes
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perte de rendement ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Application du projet Connecteurs FC PC assemblés pour le polissage Connecteurs FC PC assemblés pour le polissage Connecteurs FC PC assemblés pour le polissage
Matériel Acier inoxydable
Dimension (L*W*H) Pour les pièces détachées:
Poids net / poids brut 1.5 kg / 2,0 kg
Machines adaptées Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires
Résultats des performances de polissage
Faces de ferrule de connecteur polies
Polissage de haute qualité de la face finale sans taches blanches ni rayures, avec des bords de fibres clairement visibles.
L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 3
Résultats des essais de perte d'insertion et de perte de retour
Type de connecteur Le numéro d'identification SM/APC Le numéro de série
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perte de rendement ≥ 55 dB ≥ 60 dB ≥ 30 dB
L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 4
Résultats des tests de géométrie
Paramètres Critère de la CUP Critère APC
Radius de courbure 5 à 25 mm 5 à 12 mm
Décalage de l' apex 0 à 50 μm 0 à 50 μm
Hauteur de la fibre - 100 à + 50 μm - 100 à + 50 μm
Angle n/a 80,00+/-0,50°
L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 5 L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 6 L'acier inoxydable trempé FC APC Fibre optique 18/26 Ports Fixtures de polissage avec perte d'insertion ≤0,20dB 7
Informations sur le fabricant
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd a été créée en 2010 en tant qu'entreprise d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente,et services techniquesNous fournissons des produits de haute qualité, un support après-vente complet et une assistance technique gratuite pour les défis de production de connecteurs à fibre optique.
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
Quel est votre MOQ?
La quantité minimale de commande est de 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous fournissons des échantillons.
Comment allez-vous m'envoyer?
Nous expédions par DHL ou FedEx dans un délai de 4 à 6 jours, avec des délais ajustés en fonction de la quantité de commande.
Comment on paie?
Nous acceptons la réservation à l'avance ou plusieurs méthodes de paiement, y compris T/T et T/L.
Combien de temps dure la garantie de votre produit?
Une période de garantie d'un an avec réparation gratuite (excluant les consommables).
Vous fournissez des services personnalisés?
Oui, nous fournissons des services personnalisés selon les exigences et les spécifications du client.

Product Highlights

Appareil de polissage de fibre FC APC de haute précision avec construction en acier inoxydable trempé. Polit 18/26 connecteurs par cycle avec des performances exceptionnelles : perte d'insertion ≤0,20 dB, perte de retour APC ≥60 dB. Comprend une compression indépendante, un rendement au premier passage de 98 à 100 % et des options de gabarit personnalisées.
