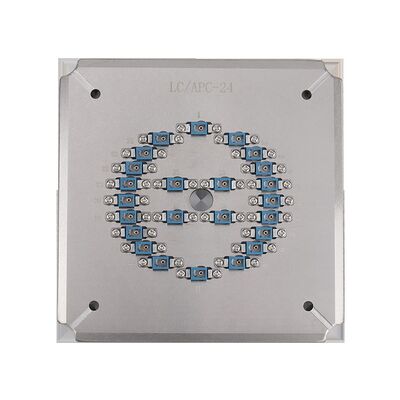

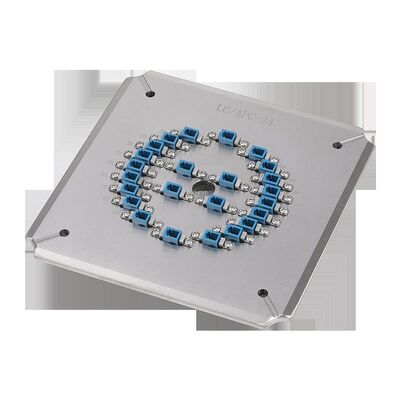

Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique

1
MOQ
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de connecteur: Connecteur LC APC
Poids brut: 2 kg
Dimensions du colis: 220*220*100mm
Capacité maximale: 24 positions pour connecteurs LC APC
Dimensions: 174*174*26mm
Lieu d'origine: Acier inoxydable S136
Diamètre de la ferule: 1,25 mm
Perte d'insertion: ≤0,20 dB
Perte de retour: ≥60dB (CUP)
Poids net: 1,3 kilogrammes
Rayon de courbure: 5-25 mm (UPC), 5-12 mm (APC)
Décalage du sommet: 0-50μm
Hauteur des fibres: -100~+50μm
Angle: 8,00+/-0,50° (APC)
Rendement au premier passage: 98 % ～ 100 %
Mettre en évidence:

Appareil de polissage 24 positions

,

Gabarit de polissage de fibre optique en acier inoxydable S136

,

Support de polissage LC APC haute efficacité
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: Chuanglixun
Numéro de modèle: LC-APC-24
Conditions de paiement et expédition
Description de produit
L'appareil de polissage de câbles à fibre optique de taille universelle LC APC 24
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 0
Vue d'ensemble du produit

Ce dispositif de polissage de fibres de haute stabilité offre une qualité de surface exceptionnelle pour les connecteurs APC LC. Fabriqué à partir d'acier trempé S2316 traité thermiquement pour une durée de vie prolongée,Cet outil de précision peut être personnalisé pour SC, FC, ST, LC et autres types de connecteurs selon les exigences du client.

Principales caractéristiques
  • spécialement conçus pour les connecteurs LC/APC
  • Changement facile de carreaux avec fonctionnement simple et flexible

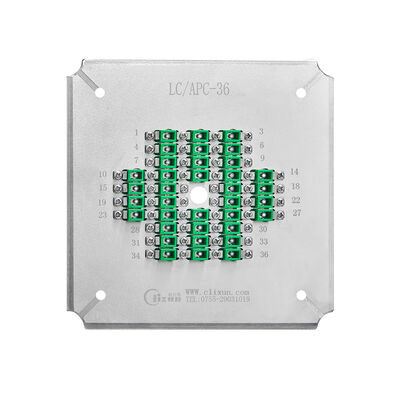

  • Haute efficacité: jusqu'à 24, 36 ou 48 connecteurs par cycle
  • Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
  • Structure IPC avec compression indépendante pour chaque connecteur
  • Taux de passage des interférences ≥ 98% (généralement 100%, selon les normes CEI)
  • Performance: Perte de retour APC ≥ 60 dB, perte de retour UPC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
  • Accessoires remplaçables pour une durée de vie prolongée
  • Construction en acier trempé à haute qualité

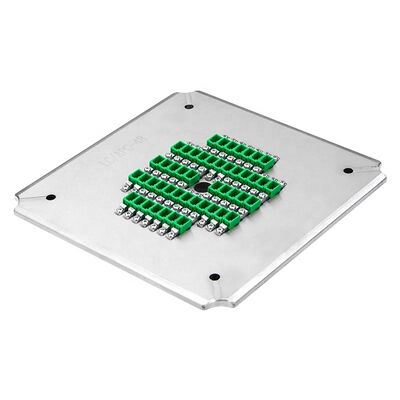

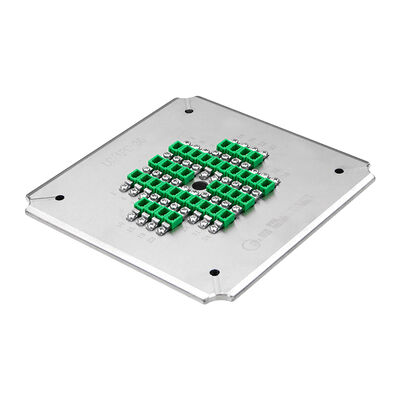

Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 1 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 2 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 3
Spécifications techniques
Modèle Le code de l'équipage est le code de l'équipage. Le code de l'équipage est: Le numéro de série LC-APC-48
Marque Le CLX Le CLX Le CLX
Type de connecteur Le code de l'établissement Le code de l'établissement Le code de l'établissement
Résistance à l'usure APC APC APC
Diamètre de ferrule 1.25 mm 1.25 mm 1.25 mm
Capacité 24 postes 36 postes 48 postes
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perte de rendement ≥ 60 dB (UPC) ≥ 60 dB (UPC) ≥ 60 dB (UPC)
Application du projet Connecteurs APC LC assemblés pour le polissage
Matériel Acier inoxydable
Dimension (L*W*H) Pour les pièces détachées:
Poids net / poids brut 10,3 kg / 1,5 kg
Machines adaptées Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires
Obtenez un devis gratuit
Performance de polissage
Faces de ferrule de connecteur polies
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 4

Polie de haute qualité sans taches blanches, ni rayures, et les bords de fibres clairement visibles.

Résultats des essais de perte d'insertion et de perte de retour
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 5
Type de connecteur Le numéro d'identification SM/APC Le numéro de série
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perte de rendement ≥ 55 dB ≥ 60 dB ≥ 30 dB
Résultats des tests de géométrie
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 6
Paramètres Critère de la CUP Critère APC
Radius de courbure 5 à 25 mm 5 à 12 mm
Décalage de l' apex 0 à 50 μm 0 à 50 μm
Hauteur de la fibre - 100 à + 50 μm - 100 à + 50 μm
Angle n/a 80,00+/-0,50°
Profil du fabricant
Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 7

La Commission a examiné les informations fournies par les autorités chinoises.

Fondée en 2010, nous sommes une entreprise d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente et les services techniques.,Un excellent service après-vente et un soutien technique gratuit offrant des solutions efficaces aux problèmes techniques rencontrés dans la production de connecteurs à fibre optique.

Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 8 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 9 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 10 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 11 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 12 Fixe de polissage universel LC APC à 24 positions avec acier inoxydable S136 pour le polissage à haute efficacité en fibre optique 13
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?

Nous sommes une usine.

Quel est votre MOQ?

MOQ 1 pièce.

Fournissez-vous des échantillons de services?

Oui, nous fournissons des échantillons.

Comment allez-vous m'envoyer?

Nous expédions par DHL ou FedEx en 4 à 6 jours, avec des délais ajustés en fonction de la quantité de commande.

Comment on paie?

Paiement à l'avance ou plusieurs modes de paiement, y compris T/T et T/L.

Combien de temps dure la garantie de votre produit?

Garantie d'un an avec réparation gratuite (sauf consommables) Après garantie, les accessoires fournis au coût.

Vous fournissez des services personnalisés?

Oui, nous fournissons des services sur mesure selon les exigences du client.
