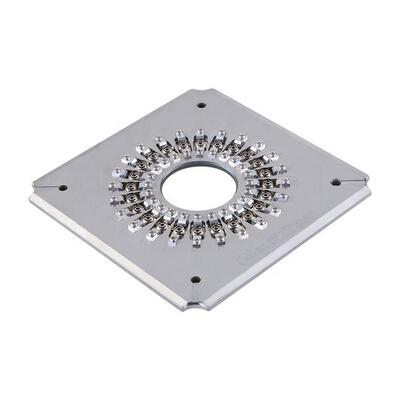

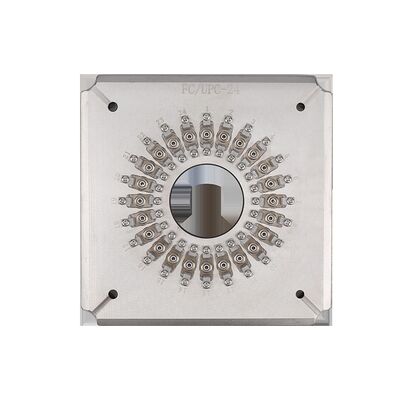

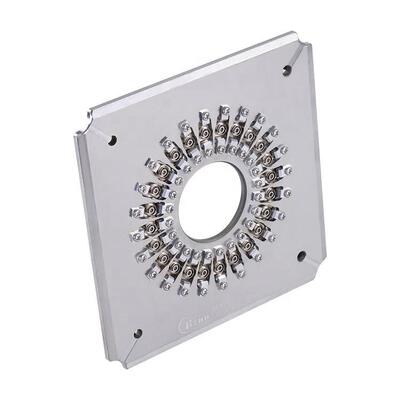

L'acier inoxydable S136 FC UPC avec connecteurs 24/32/36 capacité et structure IPC de compression indépendante
Détails du produit
| Type de connecteur: | FC UPC | Fin-visage: | CUP |
|---|---|---|---|
| Diamètre de la ferule: | 2,5 mm | Capacité: | 24/32/36 postes |
| Perte d'insertion: | ≤0,20 dB | Perte de retour: | ≥ 55 dB (UPC) |
| matériel: | Acier inoxydable | Dimension: | 174*174*26mm |
| Poids net: | 1,3 kg | Poids brut: | 1,5KG |
| Machines appropriées: | CLX-02E, SFP-550 | Perte de retour de RPA: | ≥60db |
| Perte d'insertion en mm: | ≤0,50 dB | Perte de retour MM: | ≥30dB |
| Rayon de courbure: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Mettre en évidence |
Appareil de polissage en acier inoxydable S136,Gabarit de polissage de fibre optique,capacité des connecteurs 24/32/36 |
||
Description du produit
- spécialement conçus pour les connecteurs FC/UPC (PC)
- Des changements faciles avec un fonctionnement simple et flexible
- Polissage à haut rendement: 24, 32 ou 36 connecteurs par cycle
- Résultat de 98% à 100% pour la qualité de la face finale
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de réussite ≥98% avec interférence (100% typique selon les normes CEI)
- Perte de retour APC ≥ 60 dB, perte de retour UPC ≥ 55 dB
- Perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour une durée de vie prolongée
- Des conceptions personnalisées sont disponibles pour les connecteurs SC, FC, ST, LC
| Modèle | Le numéro de série de l'équipement | Le nombre d'équipements utilisés | Le nombre de points de contrôle |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | FC UPC | FC UPC | FC UPC |
| Résistance à l'usure | UPC | UPC | UPC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 32 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Application du projet | Connecteurs FC UPC assemblés pour le polissage | Connecteurs FC UPC assemblés pour le polissage | Connecteurs FC UPC assemblés pour le polissage |
| Matériel | Acier inoxydable | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Poids net / poids brut (kg) | 10,3 kg / 1,5 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires | ||
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètres | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Le dispositif de polissage de fibre FC/UPC à haute efficacité polit jusqu'à 36 connecteurs par cycle avec un rendement de premier passage de 98 à 100 %. Fabriqué en acier inoxydable durable, il garantit une faible perte d'insertion (≤0,20 dB) et une perte de retour élevée (≥55 dB). Conception réparable et options personnalisées disponibles.
