ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB

1
MOQ
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
matériel: Acier inoxydable trempé s136
Taille: 174 mm x 174 mm x 26 mm
Poids net: 1,2 kg
Nombre de fibres: 24,32
Perte d'insertion: ≤0,20 dB
Perte de retour: ≥55dB (ordinateur)
Diamètre de la ferule: 2,5 mm
Capacité: 24positions, 32positions
Type de Fin-visage: PC, APC
Rayon de courbure: 5-25 mm (UPC), 5-12 mm (APC)
Décalage du sommet: 0-50μm
Hauteur des fibres: -100~+50μm
Angle: 8,00+/-0,50° (APC)
Poids brut: 2,0 KILOGRAMMES
Machines appropriées: CLX-02E, Seikoh Giken SFP-550
Mettre en évidence:

Appareil de polissage S136 en acier inoxydable trempé

,

Connecteurs 24/32 dans un gabarit de polissage de fibre optique en un cycle

,

Perte d'insertion ≤0
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: chuanglixun
Numéro de modèle: ST-PC, ST-PC
Conditions de paiement et expédition
Description de produit

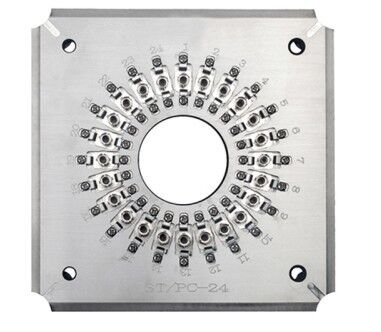

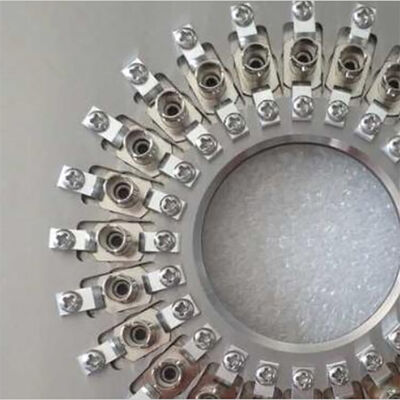

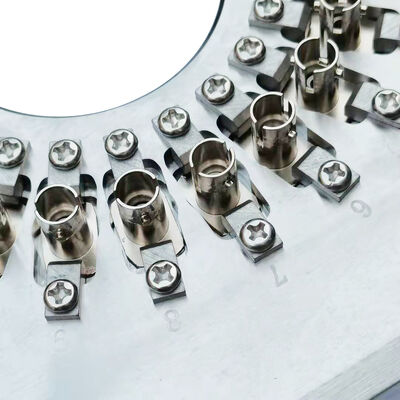

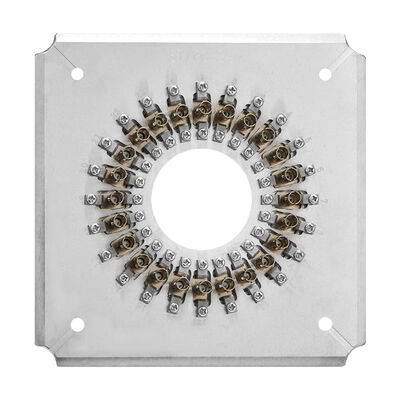

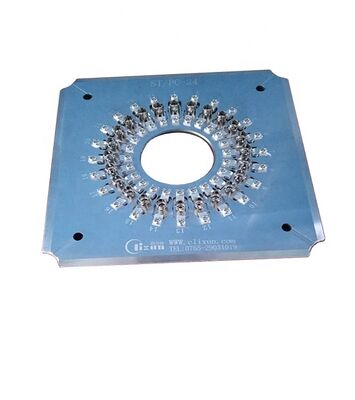

ST Fixe de polissage des connecteurs en fibre optique 24/32
  • Conçus spécialement pour les connecteurs ST-PC
  • Facile à changer avec un fonctionnement simple et flexible
  • Efficacité élevée: jusqu'à 24 ou 32 connecteurs sont polies en un cycle
  • Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
  • Structure IPC avec compression indépendante pour chaque connecteur
  • Taux de réussite avec des interférences ≥ 98% (généralement 100%, selon les normes CEI)
  • Perte de retour PC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
  • Les accessoires remplaçables prolongent la durée de vie
  • Construit en acier trempé S136 de haute qualité pour une durabilité
  • Disponible avec des joints pour connecteurs SC, FC, ST, LC et conceptions sur mesure
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 0 ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 1
Spécifications techniques
Modèle Pour les appareils électroniques Le code de l'établissement est: Le code de l'établissement est:
Marque Le CLX Le CLX Le CLX
Type de connecteur Résultats de l'enquête Résultats de l'enquête ST APC
Résistance à l'usure Le PC Le PC APC
Diamètre de ferrule 2.5 mm 2.5 mm 2.5 mm
Capacité 24 postes 32 postes 26 postes
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perte de rendement ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 60 dB (APC)
Application du projet Connecteurs ST PC assemblés pour le polissage Connecteurs ST PC assemblés pour le polissage Les connecteurs ST APC assemblés pour le polissage
Matériel Acier inoxydable S136
Dimension (L*W*H) Pour les pièces détachées:
Poids net / poids brut 1.5 kg / 2,0 kg
Machines adaptées Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 2
Obtenez un devis gratuit par l'intermédiaire de nous >>> GO
Analyse de l'effet de polissage
Faces de ferrule de connecteur polies
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 3
Le bord de la fibre est clairement visible et bien défini.
Résultats des essais de perte d'insertion et de perte de retour
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 4
Type de connecteur Le numéro d'identification SM/APC Le numéro de série
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perte de rendement ≥ 55 dB ≥ 60 dB ≥ 30 dB
Résultats des tests de géométrie
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 5
Je ne veux pas. Paramètres Critère de la CUP Critère APC
1. Radius de courbure 5 à 25 mm 5 à 12 mm
2. Décalage de l' apex 0 à 50 μm 0 à 50 μm
3. Hauteur de la fibre - 100 à + 50 μm - 100 à + 50 μm
4. Angle n/a 80,00+/-0,50°
Profil de l'entreprise
ST Fixtures de polissage de connecteurs en fibre optique 24/32 avec acier inoxydable trempé S136 pour un rendement élevé et une perte d'insertion ≤ 0,20 dB 6
La Commission a examiné les informations fournies par les autorités chinoises.
Fondée en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. est une société d'équipement de communication optique intégrant la recherche et le développement, la production,services après-vente et services techniquesNous vendons non seulement des produits de haute qualité et fournissons un bon service après-vente, mais fournissons également un support technique gratuit à nos clients.Pour les problèmes techniques rencontrés dans la production de connecteurs à fibre optique, nous fournissons des solutions efficaces.
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
Quel est votre MOQ?
MOQ 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous vous fournirons des échantillons.
Comment allez-vous m'envoyer?
Nous passerons 4 à 6 jours par DHL ou FedEx.
Comment on paie?
Réservez à l'avance ou en utilisant plusieurs modes de paiement tels que T/T et T/L.
Combien de temps dure la garantie de votre produit?
La période de garantie est d'un an (la période de garantie prévoit des réparations gratuites, à l'exception des consommables).
Vous fournissez des services personnalisés?
Oui, nous fournissons des services personnalisés selon les exigences et la description du client.
