Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC

Brand Name: chuanglixun
Model Number: SC/PC,SC/UPC, SC/PC,SC/UPC
Place of Origin: Guangdong, Chine
Minimum Order Quantity: 1
Les étiquettes

Kit de polissage de fibre de connecteur de LC

Montage de polissage de place

Montage de polissage de connecteur de LC

Product Details

matériel: Acier inoxydable trempé s136 Taille: 174mmx174mmx26mm
Poids net: 1,5 kg Nombre de fibres: 24,32,36
Perte d&#39;insertion: ≤0,20 dB Perte de retour: ≥55dB (PC), ≥60dB (APC)
Diamètre de la ferule: 2,5 mm Capacité: 24positions, 32positions, 36positions
Fin-visage: PC Rayon de courbure: 5-25 mm (UPC), 5-12 mm (APC)
Décalage du sommet: 0-50μm Hauteur des fibres: -100~+50μm
Angle: 8,00+/-0,50° (APC) Rendement au premier passage: 98 % ～ 100 %
Taux de réussite des interférences: ≥98 %
Mettre en évidence

Appareil de polissage S136 en acier inoxydable trempé

,

Gabarit de polissage de fibre optique 24 32 36 ports

,

Perte d'insertion ≤0

Product Description

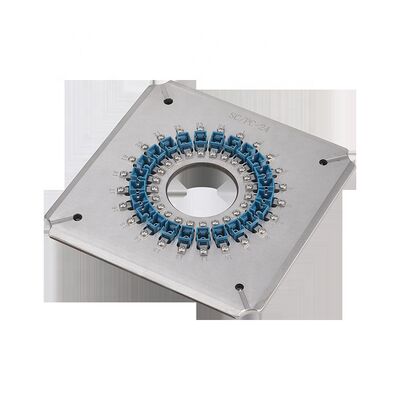

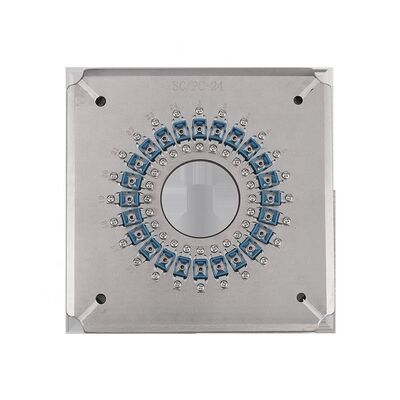

L'appareil de polissage par fibre optique SC UPC
Ce dispositif de polissage de fibres de haute stabilité offre une qualité de surface exceptionnelle pour les connecteurs SC, FC, ST et LC. Fabriqué à partir d'acier trempé S2316/S136 traité thermiquement pour une durée de vie prolongée.
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 0
Principales caractéristiques
  • Conçus spécialement pour les connecteurs SC/PC avec changement facile de jig
  • Efficacité élevée: 24 ou 32 ou 36 connecteurs par cycle
  • Le rendement du premier passage atteint 98-100% pour la qualité de la face finale
  • Structure IPC avec compression indépendante pour chaque connecteur
  • Performance excellente: perte de retour APC ≥ 60 dB, perte de retour UPC ≥ 55 dB
  • Perte d'insertion ≤ 0,20 dB (typique)
  • Les accessoires remplaçables prolongent la durée de vie
  • Configurations personnalisées disponibles pour les connecteurs SC, FC, ST, LC

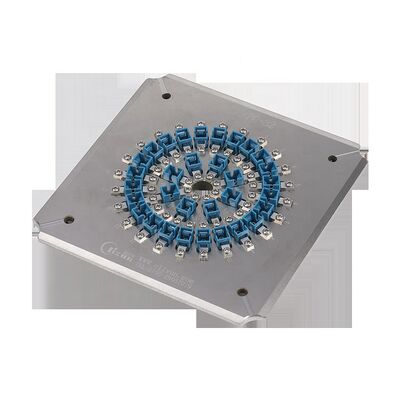

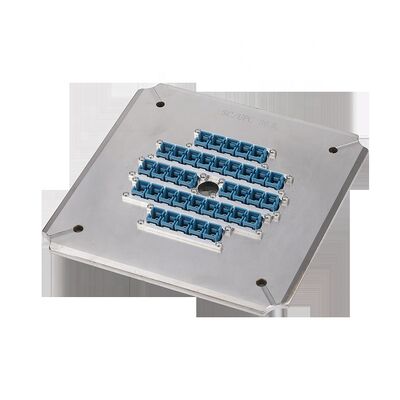

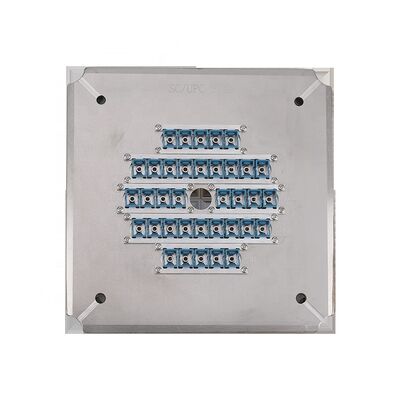

Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 1 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 2 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 3
Spécifications techniques
Modèle Le nombre de personnes concernées est le suivant: Le code de l'établissement Le code de l'établissement
Marque Le CLX Le CLX Le CLX
Type de connecteur SC PC SC PC SC PC
Résistance à l'usure Le PC Le PC Le PC
Diamètre de ferrule 2.5 mm 2.5 mm 2.5 mm
Capacité 24 postes 32 postes 36 postes
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Perte de rendement ≥ 55 dB (APC) ≥ 55 dB (APC) ≥ 55 dB (PC)
Matériel Acier inoxydable S136
Dimension (L*W*H) Pour les pièces détachées:
Poids net / poids brut 1.5 kg / 2,0 kg
Machines adaptées Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires
Obtenez un devis gratuit
Résultats des performances de polissage
Les pièces de ferraille des connecteurs polies:
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 4
Polie de haute qualité sans taches blanches, ni rayures, et les bords de fibres clairement visibles.
Résultats des essais de perte d'insertion et de retour:
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 5
Type de connecteur Le numéro d'identification SM/APC Le numéro de série
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perte de rendement ≥ 55 dB ≥ 60 dB ≥ 30 dB
Résultats des tests de géométrie:
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 6
Paramètres Critère de la CUP Critère APC
Radius de courbure 5 à 25 mm 5 à 12 mm
Décalage de l' apex 0 à 50 μm 0 à 50 μm
Hauteur de la fibre - 100 à + 50 μm - 100 à + 50 μm
Angle n/a 80,00+/-0,50°
Profil du fabricant
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. est un fabricant leader d'équipements de communication optique depuis 2010.et services techniques pour les connecteurs à fibre optique, offrant des solutions complètes et un support après-vente exceptionnel.
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 8 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 9 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 10 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 11 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 12 Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 13 Obtenez un devis gratuit
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes le fabricant d'usine.
Quel est votre MOQ?
La quantité minimale de commande est de 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous fournissons des échantillons pour évaluation.
Comment allez-vous m'envoyer?
Nous expédions par DHL ou FedEx en 4 à 6 jours, avec des délais prolongés en fonction de la quantité de commande.
Comment on paie?
Nous acceptons les réservations à l'avance et plusieurs modes de paiement, y compris T/T et T/L.
Combien de temps dure la garantie de votre produit?
Une garantie d'un an avec réparation gratuite (à l'exclusion des consommables).
Vous fournissez des services personnalisés?
Oui, nous fournissons des solutions sur mesure selon les exigences et les spécifications du client.
Jig de polissage en fibre optique en acier inoxydable trempé S136 avec 24 32 36 ports et perte d'insertion ≤ 0,20 dB pour les connecteurs SC UPC 14

Product Highlights

Appareil de polissage de fibre SC/PC à haute efficacité avec acier S136 trempé pour plus de durabilité. Polit 24 à 36 connecteurs par cycle avec un rendement au premier passage de 98 à 100 %. Conforme aux normes CEI : perte d'insertion ≤0,20 dB, perte de retour ≥55 dB. Personnalisable pour les connecteurs SC/FC/ST/LC.
