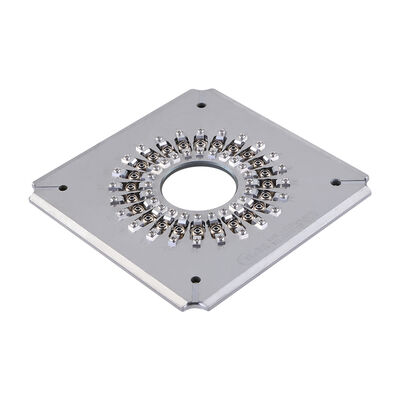

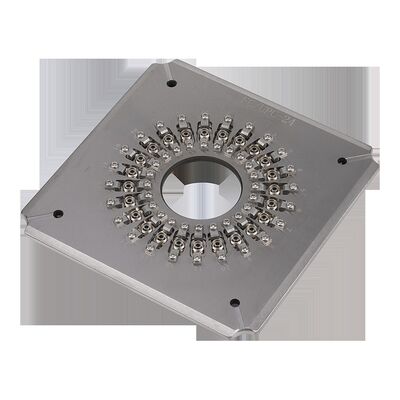

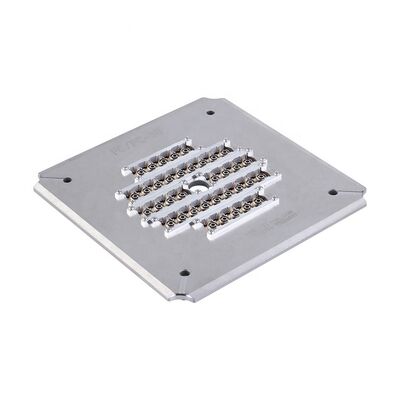

Jig de polissage en fibre optique à 24 ports avec support de ferrule de 2,5 mm et construction en acier inoxydable S136 pour une utilisation FTTH
Détails du produit
| matériel: | Acier inoxydable S136 | Dimensions: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Poids: | 1,2 kg | Nombre de fibres: | 24 |
| Taille du support de virole: | 2,5 mm | Type de connecteur: | PC DE FC |
| Fin-visage: | PC | Diamètre de la ferule: | 2,5 mm |
| Capacité: | 24 postes | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥55dB (ordinateur) | Efficacité de polissage: | Rendement de premier passage de 98 % à 100 % |
| Taux de réussite des interférences: | ≥98 % | Machines appropriées: | CLX-02E, Seikoh Giken SFP-550 |
| Poids net: | 1,5 kilogrammes | ||
| Mettre en évidence |
Appareil de polissage en acier inoxydable S136,Gabarit de polissage de fibre optique à 24 ports,Support de polissage pour porte-virole de 2 |
||
Description du produit
Porteur de ferrule de 2,5 mm de haute précision avec des dimensions de 174 × 174 × 26 mm, spécialement conçu pour les applications FTTH. Construit en acier inoxydable S136 durable pour des performances durables.
Ce dispositif de polissage de fibres de haute stabilité offre une qualité et une précision de surface exceptionnelles.Compatible avec différents types de connecteurs, y compris les connecteurs SC, FC, ST et LC, avec des configurations personnalisées disponibles.
- Conçus spécialement pour les connecteurs FC/PC
- Remplacement facile du jig avec fonctionnement simple et flexible
- Haute efficacité: jusqu'à 24, 32 ou 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98-100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de passage des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour PC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour prolonger la durée de vie
| Modèle | Le numéro d'immatriculation du véhicule | Le numéro d'immatriculation du véhicule | Le numéro de série FC-PC-36 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | FC PC | FC PC | FC PC |
| Résistance à l'usure | Le PC | Le PC | Le PC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 32 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Application du projet | Connecteurs FC PC assemblés pour le polissage | ||
| Matériel | Acier inoxydable | ||
| Dimension (L × W × H) | de diamètre inférieur ou égal à 5 mm | ||
| Poids net / poids brut | 1.5 kg / 2,0 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et équipements similaires | ||
Polissage fin de haute qualité sans taches blanches ni rayures, visibilité claire des bords de fibres pour une performance optimale.
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd a été créée en 2010 en tant qu'entreprise d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente,et services techniquesNous fournissons des produits de haute qualité, un support après-vente complet et une assistance technique gratuite pour les défis de production de connecteurs à fibre.
Nous sommes une usine.
La quantité minimale de commande est de 1 pièce.
Oui, nous fournissons des échantillons.
Nous expédions par DHL ou FedEx dans un délai de 4 à 6 jours, avec des délais ajustés en fonction de la quantité de commande.
Paiement à l'avance ou plusieurs modes de paiement, y compris T/T et T/L.
Garantie d'un an avec réparation gratuite (sauf consommables) Après garantie, les accessoires fournis au coût.
Oui, nous fournissons des services sur mesure selon les exigences du client.
Points forts du produit
Appareil de polissage de fibre FC/UPC à 24 ports pour FTTH. Fabriqué en acier inoxydable trempé S136 pour plus de durabilité. Polit 24 connecteurs par cycle avec un rendement au premier passage de 98 à 100 %, une perte d'insertion ≤ 0,20 dB, une perte de retour ≥ 55 dB. Options personnalisées disponibles.
