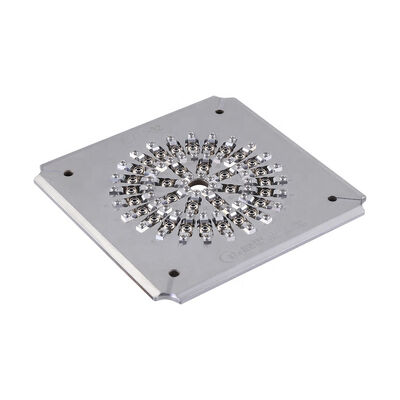

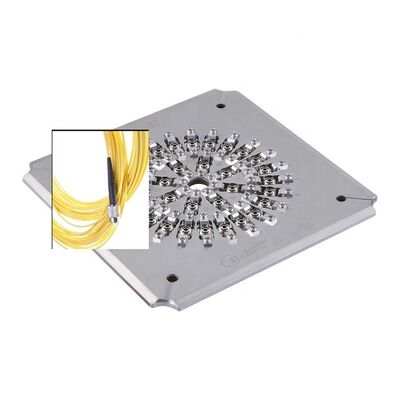

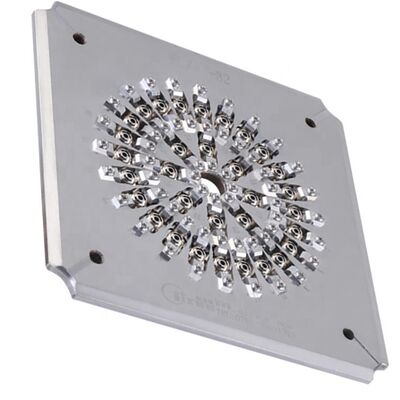

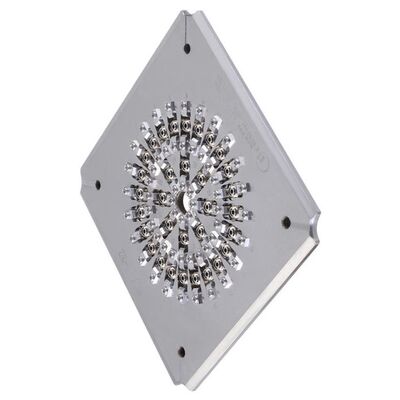

L'acier inoxydable trempé S136 32 Fixe de polissage des connecteurs de noyau pour les faces finies polies de haute qualité
Détails du produit
| Poids: | 1,3kg | matériel: | Acier inoxydable trempé s136 |
|---|---|---|---|
| Dimensions: | 174 mm * 174 mm * 5,1 mm | Nombre de fibres: | 32 |
| Diamètre de la ferule: | 2,5 mm | Capacité: | 32 postes |
| Perte d'insertion: | ≤0,20 dB | Perte de retour: | ≥55dB (ordinateur) |
| Rayon de courbure: | 5-25 mm | Décalage du sommet: | 0-50μm |
| Hauteur des fibres: | -100~+50μm | Angle: | 8.00+/-0.50° |
| Fin-visage: | PC | Type de connecteur: | PC DE FC |
| Poids net: | 1,5 kilogrammes | ||
| Mettre en évidence |
Appareil de polissage S136 en acier inoxydable trempé,Gabarit de polissage de fibre de connecteur à 32 noyaux,Support de polissage de fibre optique à faces d'extrémité polies de haute qualité |
||
Description du produit
- spécialement conçus pour les connecteurs FC/PC
- Remplacement facile du jig avec fonctionnement simple et flexible
- Haute efficacité: jusqu'à 24, 32 ou 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de passage des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour PC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour prolonger la durée de vie
| Modèle | Le numéro d'immatriculation du véhicule | Le numéro d'immatriculation du véhicule | Le numéro de série FC-PC-36 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | FC PC | FC PC | FC PC |
| Résistance à l'usure | Le PC | Le PC | Le PC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 32 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Application du projet | Connecteurs FC PC assemblés pour le polissage | Connecteurs FC PC assemblés pour le polissage | Connecteurs FC PC assemblés pour le polissage |
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Je ne veux pas. | Paramètres | Critère de la CUP | Critère APC |
|---|---|---|---|
| 1 | Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| 2 | Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| 3 | Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| 4 | Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Le dispositif de polissage de fibre FC UPC à 32 cœurs offre des faces d'extrémité de haute qualité avec une perte d'insertion ≤ 0,20 dB et une perte de retour ≥ 55 dB. Fabriqué en acier inoxydable trempé pour plus de durabilité, il polit 32 connecteurs par cycle avec un rendement au premier passage de 98 à 100 %. Options personnalisées disponibles.
