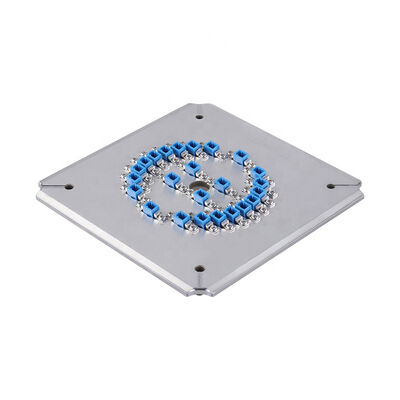

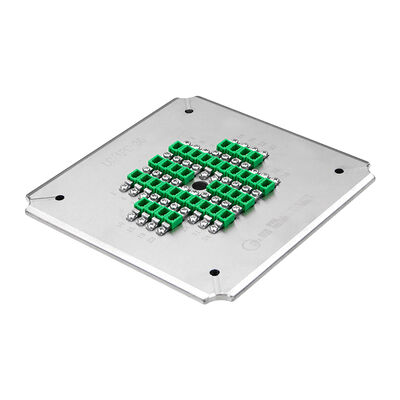

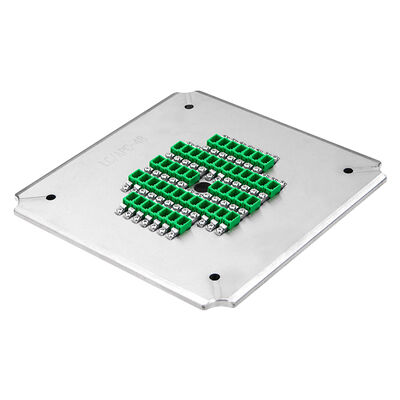

L'appareil de polissage LC-APC à 24 cœurs en acier inoxydable S2316 pour le polissage à haute efficacité en fibre optique
Détails du produit
| Nombre de fibres: | 24 | Poids: | 1,5 kg |
|---|---|---|---|
| Dimensions: | 174mm*174mm*26mm | Type de connecteur: | LC APC |
| Fin-visage: | APC | Diamètre de la ferule: | 1,25 mm |
| Capacité: | 24 postes | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥60dB (ordinateur) | matériel: | Acier inoxydable |
| Poids net: | 1,3 kilogrammes | Poids brut: | 1,5 kilogrammes |
| Rayon de courbure: | 5-25 mm | Décalage du sommet: | 0-50μm |
| Hauteur des fibres: | -100~+50μm | ||
| Mettre en évidence |
Appareil de polissage à 24 noyaux,Gabarit de polissage de fibre optique en acier inoxydable S2316,Support de polissage LC-APC haute efficacité |
||
Description du produit
- spécialement conçus pour les connecteurs LC/APC
- Remplacement facile du jig avec fonctionnement simple et flexible
- Efficacité élevée: polisse 24, 36 ou 48 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98%-100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Perte de retour APC ≥ 60 dB, perte d'insertion ≤ 0,20 dB (typique)
- Les accessoires remplaçables prolongent la durée de vie
| Modèle | Le code de l'équipage est le code de l'équipage. | Le code de l'équipage est: | Le numéro de série LC-APC-48 |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | LC APC | LC APC | LC APC |
| Résistance à l'usure | APC | APC | APC |
| Diamètre de ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacité | 24 postes | 36 postes | 48 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Application du projet | Connecteurs APC LC assemblés pour le polissage | Connecteurs APC LC assemblés pour le polissage | Connecteurs APC LC assemblés pour le polissage |
| Matériel | Acier inoxydable | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Poids net / poids brut | 10,3 kg / 1,5 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires | ||
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Paramètre | Critère de la CUP | Critère APC |
|---|---|---|
| Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Le dispositif de polissage LC-APC à 24 cœurs de haute précision offre une qualité d'extrémité exceptionnelle avec une perte de réflexion ≥ 60 dB et une perte d'insertion ≤ 0,20 dB. Comprend une construction en acier résistant à l'usure, une structure IPC pour une compression indépendante et des options personnalisables. Atteint un rendement de 98 à 100 % au premier passage avec une utilisation facile.
