Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB

1
MOQ
CN¥2,935.40-3,105.20
Prix
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
matériel: Acier inoxydable S136
Dimensions: 174 mm x 174 mm x 7,2 mm
Poids net: 1,5 kg
Perte d'insertion: ≤0,20 dB
Perte de retour: ≥55dB
Nombre de fibres: 40
Diamètre de la virole de la fibre: 2,5 mm
Perte d'insertion SM/UPC: ≤0,20 dB
Perte d'insertion SM/APC: ≤0,20 dB
Perte d'insertion MM/UPC: ≤0,50 dB
Perte de retour SM/UPC: ≥55dB
Perte de retour SM/APC: ≥60db
Perte de retour MM/UPC: ≥30dB
Rayon de courbure: 5-25 mm (UPC), 5-12 mm (APC)
Décalage du sommet: 0-50μm
Mettre en évidence:

Appareil de polissage à 40 ports

,

Gabarit de polissage de fibre optique en acier inoxydable S136

,

Perte d'insertion ≤0
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: chuanglixun
Numéro de modèle: PC-40, PC-40
Conditions de paiement et expédition
Description de produit

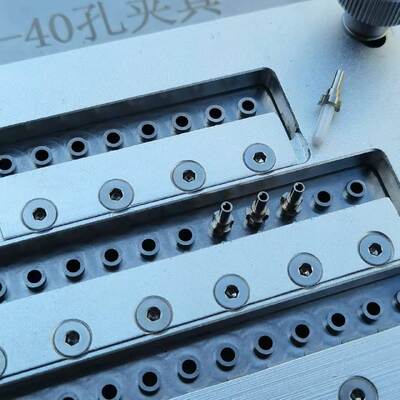

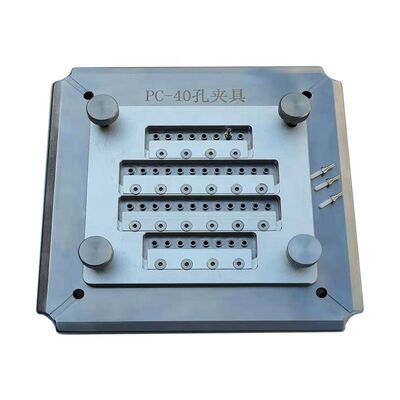

ST FC SC câble de patch 2,5 mm Ferrule 40 Port Fibre optique polissage de la jig
Ce dispositif de polissage de fibres à haute stabilité offre une qualité de surface exceptionnelle pour les applications de polissage de connecteurs optiques.Fabriqué à partir d'acier trempé S2316 de qualité supérieure avec traitement thermique pour une durée de vie prolongée.
Caractéristiques du produit
  • Conçu pour les connecteurs FC, SC, ST, LC/PC à fibre optique de 2,5 mm
  • Facile à changer avec un fonctionnement simple et flexible
  • Haute efficacité - polisse jusqu'à 40 ferrules de connecteur en un cycle
  • Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
  • Structure IPC avec compression indépendante pour chaque connecteur
  • Perte de retour UPC ≥ 55 dB, Perte d'insertion ≤ 0,20 dB (typique)
  • Les accessoires remplaçables prolongent considérablement la durée de vie
  • Des conceptions personnalisées sont disponibles pour les connecteurs SC, FC et ST selon les exigences du client
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 0 Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 1
Spécifications techniques
Modèle Le PC
Taille 174 mm x 174 mm x 7,2 mm
Poids net 1.5 kg
Poids de l'emballage 10,7 kg
Matériaux Acier inoxydable S136
Application du projet Tenir les connecteurs à fibre optique Ferrule et polissage
Diamètre de ferrouille en fibres 2.5 mm
Perte d'insertion ≤ 0,20 dB
Perte de rendement ≥ 55 dB
Nombre de fibres 40
Quantité de produit 1 pièce
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 2
Obtenez un devis gratuit par l'intermédiaire de nous >>> GO
Effets de polissage
Faces de ferrule de connecteur polies
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 3
Polie de haute qualité sans taches blanches, ni rayures, et les bords de fibres clairement visibles.
Résultats des essais ILRL
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 4
Type de connecteur Le numéro d'identification SM/APC Le numéro de série
Perte d'insertion ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Perte de rendement ≥ 55 dB ≥ 60 dB ≥ 30 dB
Résultats des tests de géométrie
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 5
Je ne veux pas. Paramètres Critère de la CUP Critère APC
1 Radius de courbure 5 à 25 mm 5 à 12 mm
2 Décalage de l' apex 0 à 50 μm 0 à 50 μm
3 Hauteur de la fibre - 100 à + 50 μm - 100 à + 50 μm
4 Angle n/a 80,00+/-0,50°
Profil de l'entreprise
Jig de polissage en fibre optique à 40 ports avec acier inoxydable S136 pour une perte d'insertion ≤ 0,20 dB 6
La Commission a examiné les informations fournies par les autorités chinoises.
Fondée en 2010, nous sommes une entreprise d'équipement de communication optique intégrant la recherche et le développement, la production, le service après-vente et les services techniques.excellent service après-vente, et un soutien technique gratuit pour les défis de production des connecteurs à fibre optique.
Questions fréquemment posées
Êtes-vous une usine ou un commerçant?
Nous sommes une usine.
Quel est votre MOQ?
MOQ 1 pièce.
Fournissez-vous des échantillons de services?
Oui, nous fournissons des échantillons.
Comment allez-vous m'envoyer?
Nous expédions par DHL ou FedEx en 4 à 6 jours. Le délai de livraison peut varier en fonction de la quantité de commande.
Comment on paie?
Paiement à l'avance ou plusieurs modes de paiement, y compris T/T et T/L.
Combien de temps dure la garantie de votre produit?
Une période de garantie d'un an avec réparations gratuites (hors consommables).
Vous fournissez des services personnalisés?
Oui, nous fournissons des services personnalisés selon les exigences et les spécifications du client.
