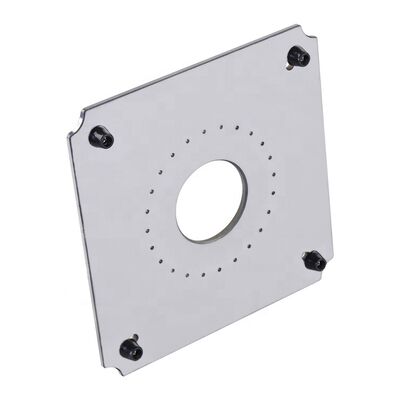

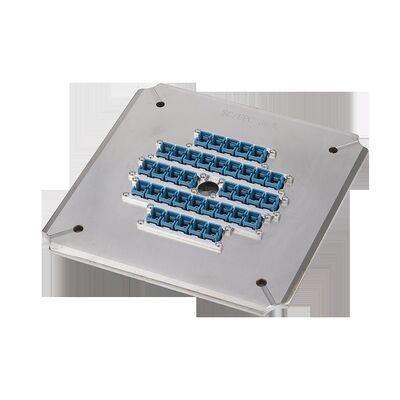

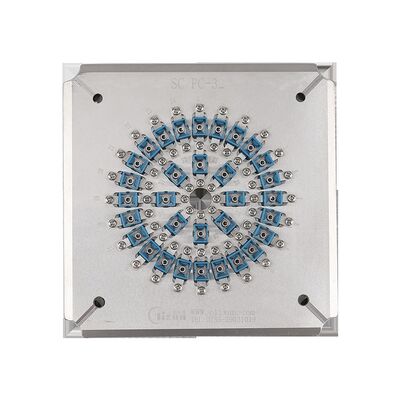

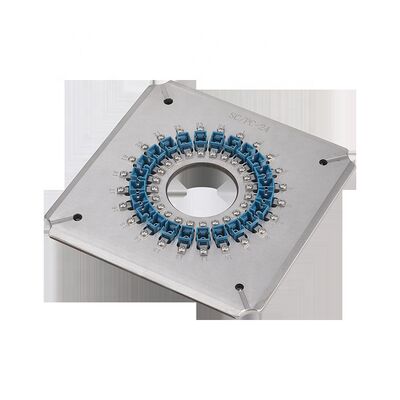

24 Port SC UPC Fixe de polissage en fibre optique avec acier inoxydable trempé S136 et perte d'insertion ≤ 0,20 dB
Détails du produit
| Taper: | Machine optique de production de fibre | Poids net: | 1,2 kg |
|---|---|---|---|
| matériel: | Acier inoxydable trempé s136 | Taille: | 174mmx174mmx26mm |
| Nombre de fibres: | 24 | Perte d'insertion: | ≤0,20 dB |
| Perte de retour: | ≥55dB (PC) ≥60dB (APC) | Diamètre de la ferule: | 2,5 mm |
| Capacité: | 24 postes | Fin-visage: | CUP |
| Type de connecteur: | SC UPC | Dimension: | 174*174*26mm |
| Poids brut: | 1,5 kilogrammes | Rayon de courbure: | 5-25 mm |
| Décalage du sommet: | 0-50μm | ||
| Mettre en évidence |
Appareil de polissage à 24 ports,Gabarit de polissage de fibre optique en acier inoxydable trempé S136,Perte d'insertion ≤0 |
||
Description du produit
- Conçus spécialement pour les connecteurs SC/UPC
- Changement facile de carreaux avec fonctionnement simple et flexible
- Haute efficacité: jusqu'à 24, 32 ou 36 connecteurs par cycle
- Le rendement du premier passage pour la qualité de la face finale atteint 98% à 100%
- Structure IPC avec compression indépendante pour chaque connecteur
- Taux de passage des interférences ≥ 98% (généralement 100% selon les normes CEI)
- Perte de retour UPC ≥ 55 dB, perte d'insertion ≤ 0,20 dB (typique)
- Accessoires remplaçables pour une durée de vie prolongée
| Modèle | Le code de conduite est le suivant: | Le code de conduite est le code de conduite suivant: | Le code de conduite est le code de conduite suivant: |
|---|---|---|---|
| Marque | Le CLX | Le CLX | Le CLX |
| Type de connecteur | SC UPC | SC UPC | SC UPC |
| Résistance à l'usure | UPC | UPC | UPC |
| Diamètre de ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacité | 24 postes | 32 postes | 36 postes |
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Perte de rendement | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Application du projet | Connecteurs SC UPC assemblés pour le polissage | Connecteurs SC UPC assemblés pour le polissage | Connecteurs SC UPC assemblés pour le polissage |
| Matériel | Acier inoxydable | ||
| Dimension (L*W*H) | Pour les pièces détachées: | ||
| Poids net / poids brut | 10,3 kg / 1,5 kg | ||
| Machines adaptées | Machines de polissage CLX-02E, machines de polissage Seikoh Giken SFP-550 et machines similaires | ||
| Type de connecteur | Le numéro d'identification | SM/APC | Le numéro de série |
|---|---|---|---|
| Perte d'insertion | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perte de rendement | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Je ne veux pas. | Paramètres | Critère de la CUP | Critère APC |
|---|---|---|---|
| 1 | Radius de courbure | 5 à 25 mm | 5 à 12 mm |
| 2 | Décalage de l' apex | 0 à 50 μm | 0 à 50 μm |
| 3 | Hauteur de la fibre | - 100 à + 50 μm | - 100 à + 50 μm |
| 4 | Angle | n/a | 80,00+/-0,50° |
Points forts du produit
Fixation de polissage de fibre SC UPC 24 ports de haute précision avec acier S136 trempé pour plus de durabilité. Atteint une perte d'insertion ≤0,20 dB, une perte de retour ≥55 dB et un rendement de premier passage de 98 à 100 %. Gabarits personnalisables et garantie 1 an.
